عیب‌یابی موتورخانه با تعویض قطعه شروع نمی‌شود. برای پیدا کردن خرابی باید اول مشخص کنید زنجیره تولید و انتقال گرما در کدام نقطه قطع شده است.

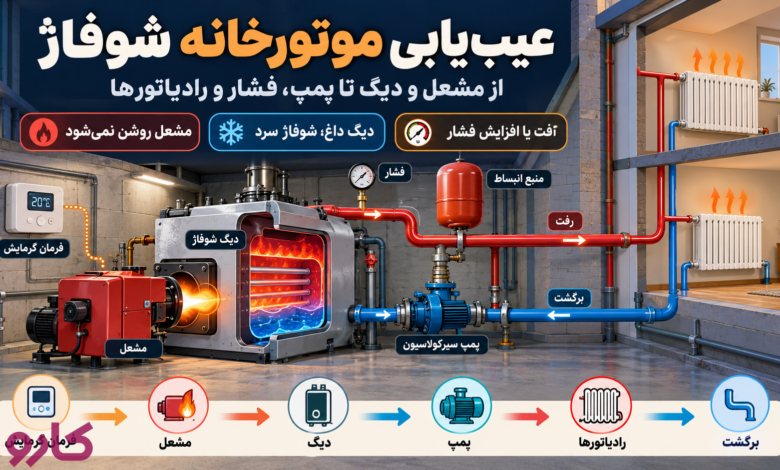

در یک موتورخانه شوفاژ معمولی، روند کلی به این شکل است:
فرمان گرمایش → روشن شدن مشعل → گرم شدن آب داخل دیگ → گردش آب توسط پمپ → توزیع آب در لوله‌ها → گرم شدن رادیاتورها → برگشت آب به موتورخانه
اگر یکی از این مراحل انجام نشود، نتیجه نهایی می‌تواند همان شکایت ساده «شوفاژها گرم نمی‌شوند» باشد؛ اما علت ممکن است از ترموستات و فرمان برق تا مشعل، دیگ، پمپ، هوا، فشار یا گرفتگی مدار متفاوت باشد.
Caleffi نیز در راهنمای عیب‌یابی سیستم‌های Hydronic تأکید می‌کند که تشخیص صحیح باید به‌صورت ترتیبی و از منبع انرژی تا مصرف‌کننده نهایی انجام شود، نه با حدس زدن و تعویض تصادفی قطعات.
اول یک نکته: دیگ موتورخانه همیشه «دیگ بخار» نیست
در بسیاری از ساختمان‌های دارای رادیاتور، موتورخانه از دیگ آبگرم استفاده می‌کند؛ یعنی آب مدار گرمایش گرم می‌شود اما قرار نیست به بخار تبدیل شود.
به همین دلیل استفاده از عبارت «دیگ بخار» برای تمام موتورخانه‌های شوفاژ دقیق نیست.
این تفاوت مهم است، چون فشار، تجهیزات ایمنی، کنترل‌ها و روش عیب‌یابی سیستم بخار با سیستم آبگرم یکسان نیست.
در این مقاله تمرکز اصلی روی موتورخانه‌های آبگرم مرکزی متصل به رادیاتور است.
مسیر سریع عیب‌یابی موتورخانه
قبل از ورود به جزئیات، مشکل را در یکی از این سناریوها قرار دهید:
| وضعیت | بخش‌های محتمل |
|---|---|
| هیچ‌چیز در موتورخانه کار نمی‌کند | برق، فرمان کنترل، ترموستات، فیوز |
| مشعل روشن نمی‌شود | فرمان، سوخت، کنترل مشعل، سیستم ایمنی |
| مشعل روشن است ولی دیگ گرم نمی‌شود | احتراق، ظرفیت مشعل، رسوب/آلودگی سطوح انتقال حرارت |
| دیگ داغ است ولی شوفاژها سردند | پمپ، هوا، شیرها، گردش آب |
| بعضی طبقات گرم و بعضی سردند | بالانس، هوا، هد پمپ، گرفتگی |
| فشار مرتب افت می‌کند | نشتی، شیر اطمینان، منبع انبساط، آب جبرانی |
| فشار با گرم شدن خیلی بالا می‌رود | منبع انبساط یا تنظیم فشار |
| پمپ صدا می‌دهد ولی آب گردش نمی‌کند | هوا، کاویتاسیون، گرفتگی، خرابی پمپ |
| مشعل مرتب Lockout می‌شود | احتراق، سوخت، سنسورها یا کنترل ایمنی |
| دیگ مرتب روشن و خاموش می‌شود | کنترل، ظرفیت، گردش آب، تنظیمات |
این جدول فقط برای تعیین نقطه شروع است؛ تشخیص نهایی باید با بررسی واقعی سیستم انجام شود.
مرحله اول: آیا موتورخانه فرمان گرمایش دریافت می‌کند؟
اگر موتورخانه کاملاً ساکت است، لازم نیست اولین مظنون مشعل یا پمپ باشد.
اول باید مشخص شود آیا اصلاً درخواست گرمایش به سیستم رسیده است یا خیر.
موارد اولیه شامل:
- برق اصلی موتورخانه
- فیوز یا کلید حفاظتی
- ترموستات
- کنترلر مرکزی
- تایمر
- رله‌ها
- فرمان پمپ
- فرمان مشعل
Caleffi در فرآیند عیب‌یابی خود تأکید می‌کند که قبل از تعویض پمپ یا شیر برقی باید ابتدا وجود برق، سیگنال کنترل، فیوز، رله و فرمان ترموستات بررسی شود.
بنابراین اگر پمپ کار نمی‌کند، سؤال اول نباید این باشد که «پمپ سوخته؟»
سؤال اول این است:
آیا پمپ اصلاً فرمان و برق دریافت می‌کند؟
مرحله دوم: مشعل روشن می‌شود یا Lockout کرده است؟
اگر فرمان گرمایش وجود دارد اما دیگ شروع به گرم شدن نمی‌کند، مشعل یکی از اولین بخش‌های قابل بررسی است.
در مشعل‌های جدید معمولاً در صورت تشخیص مشکل در توالی راه‌اندازی، شعله یا سوخت، کنترل مشعل وارد حالت Lockout می‌شود.
Riello در مستندات خود توضیح می‌دهد که نقص در تشکیل شعله، فشار سوخت یا از بین رفتن شعله هنگام کار می‌تواند باعث Lockout شود و در صورت تکرار خطا، ادامه ریست کردن دستگاه بدون یافتن علت توصیه نمی‌شود.
مواردی که کاربر می‌تواند بدون باز کردن مشعل بررسی کند
- آیا برق مشعل برقرار است؟
- چراغ خطا یا Lockout روشن است؟
- ترموستات دیگ درخواست گرمایش می‌دهد؟
- شیر سوخت در وضعیت صحیح قرار دارد؟
- آیا صدای استارت مشعل شنیده می‌شود؟
- آیا مشعل پس از چند ثانیه خاموش می‌شود؟
چه کاری را انجام ندهیم؟
تنظیم فشار گاز یا گازوئیل، تغییر نسبت هوا و سوخت، دستکاری الکترودها، بای‌پس کردن سنسور شعله یا تجهیزات ایمنی جزو عیب‌یابی خانگی نیست.
اگر مشعل پس از ریست دوباره Lockout می‌کند، علت باید توسط تکنسین بررسی شود.
Riello نیز در دستورالعمل خود هشدار می‌دهد که Lockoutهای مکرر باید به سرویسکار مجاز ارجاع داده شوند.
مرحله سوم: مشعل روشن است؛ آیا دیگ واقعاً گرما تولید می‌کند؟
ممکن است مشعل روشن باشد اما آب دیگ به دمای مورد انتظار نرسد.
علت‌های قابل بررسی شامل این موارد هستند:
- تنظیم نامناسب دمای دیگ
- ظرفیت ناکافی مشعل
- احتراق نامناسب
- کثیفی مشعل
- دوده یا آلودگی سطوح انتقال حرارت
- رسوب یا گرفتگی مسیرهای داخلی
- خرابی سنسور دما
- اتلاف زیاد گرما
Riello در جدول عیب‌یابی دیگ‌های خود برای حالتی که دیگ به دمای موردنظر نمی‌رسد، مواردی مانند آلودگی دیگ، ظرفیت ناکافی مشعل و تنظیم نامناسب سیستم را جزو علت‌های قابل بررسی می‌داند.
آیا شعله بزرگ یعنی دیگ سالم است؟
خیر.
کیفیت احتراق، انتقال حرارت و جریان آب همگی اهمیت دارند.
مشعل می‌تواند روشن باشد اما احتراق نامناسب یا سطوح انتقال حرارت آلوده باعث شود انرژی سوخت به‌درستی به آب منتقل نشود.
بررسی احتراق باید با تجهیزات اندازه‌گیری توسط متخصص انجام شود.
مرحله چهارم: دیگ داغ است ولی رادیاتورها سردند
این یکی از مهم‌ترین سناریوهای عیب‌یابی موتورخانه است.
اگر دمای دیگ بالا رفته اما ساختمان گرم نمی‌شود، احتمالاً مشکل از تولید گرما نیست؛ از انتقال گرماست.
اولین مواردی که باید بررسی شوند:
- پمپ سیرکولاسیون
- هوا در مدار
- شیرهای بسته
- گرفتگی صافی
- گرفتگی لوله
- بالانس سیستم
- کنترل زون‌ها
Riello برای حالت «دیگ به دما رسیده اما سیستم گرمایش سرد است» دو علت مهم را وجود هوا در مدار و خرابی پمپ سیرکولاسیون معرفی می‌کند.
این سناریو دقیقاً نشان می‌دهد چرا عیب‌یابی موتورخانه باید مرحله‌ای باشد.
اگر آب داخل دیگ داغ است، تعویض مشعل احتمالاً مسیر اشتباهی است.
مرحله پنجم: پمپ موتورخانه را بررسی کنید
پمپ سیرکولاسیون وظیفه ایجاد جریان آب در مدار گرمایش را دارد.
اگر پمپ کار نکند، ممکن است دیگ به‌خوبی گرم شود اما حرارت به رادیاتورها نرسد.
Xylem در راهنمای عیب‌یابی سیستم‌های Hydronic برای «عدم گردش آب» دلایلی مانند این موارد را مطرح می‌کند:
- وجود هوا در سیستم یا پمپ
- گرفتگی پروانه یا لوله
- بسته بودن شیر
- خرابی مدار الکتریکی پمپ
- خرابی کوپلینگ یا اجزای مکانیکی پمپ
چطور بفهمیم پمپ احتمالاً کار نمی‌کند؟
نشانه‌های احتمالی:
- دیگ سریع داغ می‌شود اما لوله رفت بعد از پمپ گرم نمی‌شود؛
- همه رادیاتورها سردند؛
- پمپ هیچ صدا یا لرزش معمولی ندارد؛
- کنترلر فرمان داده اما پمپ شروع نمی‌کند؛
- دیگ به دمای بالا می‌رسد و سریع خاموش می‌شود.
این نشانه‌ها قطعی نیستند، اما جهت عیب‌یابی را مشخص می‌کنند.
پمپ روشن است ولی آب گردش نمی‌کند
شنیدن صدای موتور پمپ ثابت نمی‌کند که آب واقعاً جریان دارد.
ممکن است:
- سیستم هوا گرفته باشد؛
- پروانه گیر کرده باشد؛
- مسیر بسته باشد؛
- صافی گرفته باشد؛
- شیر بسته باشد؛
- پمپ برای هد سیستم مناسب نباشد؛
- سرعت پمپ اشتباه تنظیم شده باشد.
Caleffi برای سیستم‌هایی که اختلاف دمای رفت و برگشت بیش از حد دارند، دبی پایین را یکی از علت‌های اصلی می‌داند و توصیه می‌کند پمپ، سرعت آن، شیرها، صافی‌ها و گرفتگی مدار بررسی شوند.
صدای غیرعادی پمپ موتورخانه چه معنایی دارد؟
صدای شرشر یا عبور حباب می‌تواند با وجود هوا مرتبط باشد.
صدای خش‌خش یا crackling نیز ممکن است در برخی شرایط با کاویتاسیون ارتباط داشته باشد.
Caleffi وجود صدای gurgling یا swishing را یکی از نشانه‌های فوری وجود هوا در مدار یا اطراف سیرکولاتور می‌داند.
اگر پمپ صدای جدید و شدید ایجاد کرده است، فقط صدا را نادیده نگیرید؛ وضعیت جریان، فشار و هوا باید بررسی شود.
مرحله ششم: اختلاف دمای رفت و برگشت چه چیزی می‌گوید؟
لوله رفت باید آب گرم را از دیگ به ساختمان ببرد و خط برگشت آب خنک‌تر را به موتورخانه برگرداند.
وجود اختلاف دما طبیعی است.
اما الگوی غیرعادی می‌تواند سرنخ خوبی باشد.
رفت بسیار داغ، برگشت تقریباً سرد
می‌تواند نشانه دبی ناکافی باشد.
علت‌ها:
- پمپ ضعیف یا متوقف
- شیر نیمه‌بسته
- صافی گرفته
- هوا در مدار
- گرفتگی لوله‌ها
- بالانس نامناسب
Caleffi اختلاف دمای بسیار زیاد بین رفت و برگشت را در بسیاری از سیستم‌های Hydronic نشانه احتمالی جریان کم می‌داند.
رفت و برگشت تقریباً هم‌دما اما ساختمان گرم نیست
در این شرایط باید دمای واقعی آب، ظرفیت سیستم، بالانس و نحوه انتقال گرما به رادیاتورها بررسی شود.
یک اندازه‌گیری به‌تنهایی برای تشخیص کافی نیست.
مرحله هفتم: هوا در موتورخانه و مدار گرمایش
هوای زیاد می‌تواند گردش آب را مختل کند، صدا ایجاد کند و حتی عملکرد پمپ را تحت تأثیر قرار دهد.
Caleffi می‌گوید سیستم‌های Hydronic بسته باید در حالت عادی مقدار ناچیزی هوا داشته باشند؛ وجود هوای زیاد باعث کاهش جریان پمپ و صداهای شرشر و قل‌قل می‌شود.
علت‌های ورود مکرر هوا
اگر سیستم مرتب هوا می‌گیرد، فقط هواگیری مجدد کافی نیست.
علت می‌تواند این موارد باشد:
- فشار استاتیک ناکافی
- نشتی
- مشکل آب جبرانی
- جانمایی نامناسب منبع انبساط نسبت به پمپ
- خرابی یا آب‌گرفتگی منبع انبساط
- تخلیه و پر کردن مکرر سیستم
Caleffi دقیقاً همین عوامل را در میان علت‌های recurring air problems ذکر می‌کند.
مرحله هشتم: منبع انبساط را فراموش نکنید
آب هنگام گرم شدن منبسط می‌شود.
وظیفه منبع انبساط این است که تغییر حجم آب را جذب کند تا فشار سیستم با گرم و سرد شدن بیش از حد تغییر نکند.
در سیستم‌های بسته، خرابی یا شارژ نامناسب منبع انبساط می‌تواند باعث مشکلاتی مانند:
- افزایش زیاد فشار هنگام گرم شدن
- تخلیه آب از شیر اطمینان
- افت فشار پس از سرد شدن
- ورود مکرر آب تازه
- هوا گرفتن سیستم
شود.
Caleffi توضیح می‌دهد که منبع انبساط مناسب باید تغییر حجم آب را جذب کند و تنها تغییرات محدودی در فشار سیستم ایجاد شود.
Riello نیز در عیب‌یابی افت یا عملکرد غیرعادی فشار، بررسی شارژ و سلامت منبع انبساط را توصیه می‌کند.
فشار موتورخانه مدام کم می‌شود؛ علت چیست؟
در یک مدار بسته سالم نباید لازم باشد دائماً آب جدید وارد سیستم شود.
افت فشار مکرر می‌تواند با این موارد مرتبط باشد:
- نشتی لوله‌ها
- نشتی رادیاتورها
- نشتی فلنج‌ها یا پمپ
- تخلیه شیر اطمینان
- خرابی منبع انبساط
- ایراد سیستم آب جبرانی
Caleffi تأکید می‌کند که سیستم‌های Hydronic بسته نباید به‌صورت دوره‌ای و بی‌دلیل تخلیه و با آب تازه پر شوند؛ آب تازه اکسیژن جدید وارد سیستم می‌کند و می‌تواند خوردگی را افزایش دهد.
پس اگر اپراتور هر چند روز یک بار مجبور است آب به موتورخانه اضافه کند، باید علت نشت یا افت فشار پیدا شود.
فشار هنگام گرم شدن خیلی بالا می‌رود
اگر فشار در حالت سرد طبیعی است اما با بالا رفتن دمای دیگ جهش زیادی پیدا می‌کند، منبع انبساط یکی از اولین اجزایی است که باید بررسی شود.
مخزن معیوب یا نامناسب نمی‌تواند افزایش حجم آب را جذب کند.
نتیجه ممکن است فعال شدن شیر اطمینان و از دست رفتن آب سیستم باشد.
بعد از سرد شدن، فشار دوباره پایین می‌آید و اپراتور تصور می‌کند سیستم «آب کم کرده» است؛ در حالی که علت اصلی ممکن است منبع انبساط باشد.
مرحله نهم: شیرهای موتورخانه و مسیر جریان
یکی از ساده‌ترین خرابی‌ها می‌تواند بیشترین دردسر را ایجاد کند:
یک شیر بسته یا نیمه‌بسته.
قبل از محکوم کردن پمپ باید بررسی شود مسیرهایی که باید باز باشند واقعاً باز هستند.
Xylem نیز در راهنمای عیب‌یابی عدم گردش، بسته بودن شیر را یکی از علت‌های اصلی معرفی می‌کند.
علاوه بر شیرهای دستی، در سیستم‌های زون‌بندی‌شده ممکن است شیر برقی یا کنترل زون نیز باز نشود.
اگر فقط یک بخش ساختمان سرد است اما بقیه بخش‌ها گرم‌اند، احتمال ایراد زون یا مسیر همان بخش بیشتر از خرابی کلی دیگ است.
مرحله دهم: صافی‌ها و گرفتگی مدار
در موتورخانه‌های قدیمی، آلودگی و خوردگی می‌توانند باعث تجمع ذرات در صافی، پمپ، شیرها و مسیرها شوند.
گرفتگی صافی می‌تواند دبی را کاهش دهد بدون اینکه پمپ کاملاً متوقف شود.
Caleffi در عیب‌یابی دبی پایین، گرفتگی Y-strainer، فیلتر یا سایر تجهیزات مدار را از مواردی می‌داند که باید کنترل شوند.
اگر پمپ کار می‌کند ولی اختلاف دمای رفت و برگشت بسیار زیاد است، بررسی محدودیت جریان اهمیت بیشتری پیدا می‌کند.
دیگ سریع داغ می‌شود و مشعل خاموش می‌کند
اگر دیگ در مدت کوتاهی به دمای بالا می‌رسد اما ساختمان همچنان سرد است، این الگو می‌تواند نشان دهد گرمای تولیدشده به اندازه کافی از دیگ خارج نمی‌شود.
موارد قابل بررسی:
- پمپ خاموش یا ضعیف
- شیر بسته
- هوا در مدار
- گرفتگی
- فرمان اشتباه کنترل
- دبی ناکافی
Caleffi short cycling و insufficient flow را از مشکلات کلاسیک سیستم‌های Hydronic می‌داند که باید به‌صورت سیستماتیک بررسی شوند.
در این حالت افزایش دمای تنظیمی دیگ معمولاً راه‌حل منطقی نیست.
چرا طبقات پایین گرم ولی طبقات بالا سردند؟
وقتی مشکل بر اساس ارتفاع ساختمان تغییر می‌کند، باید به عواملی مانند این‌ها توجه شود:
- هوا در نقاط مرتفع
- فشار استاتیک ناکافی
- بالانس نامناسب
- ضعف گردش
- بسته بودن شیرهای شاخه بالا
- گرفتگی مسیر
Caleffi فشار پایین سیستم را یکی از عواملی می‌داند که می‌تواند باعث ایجاد فشار زیر اتمسفری در نقاط مرتفع و ورود هوا به مدار شود.
اما عدد فشار مناسب برای همه ساختمان‌ها یکسان نیست؛ ارتفاع ساختمان و طراحی سیستم تعیین‌کننده‌اند.
به همین دلیل نباید یک عدد ثابت اینترنتی را برای تمام موتورخانه‌ها اعمال کرد.
چرا بعضی واحدها گرم و بعضی سردند؟
اگر دیگ و پمپ اصلی کار می‌کنند اما مشکل فقط در یک شاخه یا واحد است، تمرکز عیب‌یابی باید از تولید گرما به سمت توزیع گرما برود.
موارد مهم:
- بالانس رایزرها
- شیرهای واحد یا شاخه
- هوا
- گرفتگی
- شیر زون
- طراحی و سایز لوله
- تنظیم رادیاتورها
این دقیقاً همان جایی است که صفحه «چرا شوفاژ گرم نمی‌شود؟» می‌تواند به‌عنوان ادامه عیب‌یابی در سطح واحد و رادیاتور لینک شود.
دود یا بوی غیرعادی از موتورخانه
این وضعیت را نباید مانند یک مشکل ساده گرمایش بررسی کرد.
بوی سوخت نسوخته، دود غیرعادی، بوی گاز یا آثار احتراق نامناسب نیاز به بررسی تخصصی دارند.
Riello برای بوی گاز، بوی گاز نسوخته و احتراق نامنظم، بررسی نشتی، مسیر دود، تنظیم احتراق، مشعل و مبدل را در دستورالعمل سرویس تخصصی مطرح می‌کند.
در صورت بوی گاز، از ایجاد جرقه یا دستکاری تجهیزات خودداری کنید و از مسیرهای امدادی و متخصص مجاز کمک بگیرید
آیا می‌توان مشعل را چند بار ریست کرد؟
ریست مکرر بدون پیدا کردن علت کار مناسبی نیست.
Riello در راهنمای مشعل خود هشدار می‌دهد اگر Lockout تکرار شود، نباید دستگاه را بارها آزاد کرد؛ پس از تکرار خطا باید سرویسکار علت را پیدا کند.
مشعل برای دلیل مشخصی وارد Lockout می‌شود.
پاک کردن خطا بدون رفع علت فقط فرصت بروز مجدد مشکل را ایجاد می‌کند.
چک‌لیست عیب‌یابی موتورخانه شوفاژ
برای جلوگیری از آزمون‌وخطا، به همین ترتیب جلو بروید:
- آیا برق و فرمان گرمایش وجود دارد؟
- آیا پمپ و مشعل فرمان دریافت می‌کنند؟
- آیا مشعل روشن می‌شود یا Lockout است؟
- آیا دیگ شروع به گرم شدن می‌کند؟
- آیا دمای دیگ به محدوده تنظیمی می‌رسد؟
- آیا پمپ سیرکولاسیون کار می‌کند؟
- آیا لوله رفت بعد از پمپ گرم است؟
- آیا برگشت نیز جریان دارد؟
- آیا اختلاف دمای رفت و برگشت غیرعادی است؟
- آیا سیستم هوا دارد؟
- آیا شیرهای اصلی باز هستند؟
- آیا صافی یا مسیر گرفته است؟
- آیا فشار سیستم پایدار است؟
- آیا شیر اطمینان آب تخلیه می‌کند؟
- آیا منبع انبساط سالم است؟
- آیا مشکل کل ساختمان است یا فقط یک زون؟
- آیا رادیاتورها نیاز به هواگیری یا بالانس دارند؟
این ترتیب بسیار ارزشمندتر از شروع عیب‌یابی با باز کردن مشعل یا تعویض پمپ است.
اگر دیگ داغ است ولی هیچ واحدی گرم نمی‌شود
در این سناریو مسیر تشخیص کوتاه‌تر می‌شود.
تولید گرما ظاهراً انجام شده است؛ بنابراین تمرکز باید روی انتقال آن باشد:
پمپ → شیرها → هوا → گرفتگی → زون‌ها → توزیع
Riello نیز برای همین وضعیت «هوای سیستم» و «خرابی سیرکولاتور» را جزو علت‌های اصلی ذکر می‌کند.
اگر نه دیگ گرم است نه رادیاتورها
تمرکز را به عقب ببرید:
فرمان گرمایش → برق → مشعل → سوخت → کنترل‌های ایمنی → احتراق
این تفاوت ساده، جلوی بسیاری از تعمیرات اشتباه را می‌گیرد.
اگر پمپ کار می‌کند ولی فقط بخشی از ساختمان سرد است
پمپ اصلی احتمالاً تنها مظنون نیست.
بیشتر به این موارد فکر کنید:
- زون
- رایزر
- شیر
- هوا
- بالانس
- گرفتگی همان مسیر
یک خرابی سراسری پمپ معمولاً اثر گسترده‌تری روی ساختمان دارد.
چه چیزهایی را می‌توان بدون باز کردن تجهیزات بررسی کرد؟
مدیر ساختمان یا کاربر می‌تواند:
- وضعیت برق و کلیدهای اصلی را ببیند؛
- دمای دیگ را ثبت کند؛
- فشار سیستم را ثبت کند؛
- کد یا چراغ Lockout مشعل را یادداشت کند؛
- وضعیت روشن یا خاموش بودن پمپ را مشاهده کند؛
- دمای تقریبی لوله رفت و برگشت را مقایسه کند؛
- نشتی ظاهری را پیدا کند؛
- مشخص کند مشکل کل ساختمان است یا فقط یک بخش؛
- صداهای غیرعادی را ثبت کند.
این اطلاعات برای تعمیرکار بسیار ارزشمند هستند.
چه کارهایی را باید به متخصص موتورخانه سپرد؟
موارد زیر DIY مناسبی نیستند:
- تنظیم مشعل
- تنظیم فشار سوخت
- تنظیم نسبت هوا و سوخت
- آنالیز احتراق
- باز کردن شیر گاز
- دستکاری کنترل شعله
- بای‌پس کردن تجهیزات ایمنی
- تست برق داخلی مشعل
- تعمیر پمپ سه‌فاز
- باز کردن دیگ
- تنظیم یا تعویض شیر اطمینان
- تغییر فشار منبع انبساط بدون تشخیص فنی
- جوشکاری یا تعمیر بدنه دیگ
ایمنی در موتورخانه مهم‌تر از سریع راه انداختن موقت سیستم است.
چه زمانی باید فوراً موتورخانه بررسی شود؟
این علائم نیاز به توجه سریع‌تر دارند:
- بوی گاز
- دود در موتورخانه
- بوی سوخت نسوخته
- آثار دوده غیرعادی
- نشتی زیاد آب
- تخلیه مداوم شیر اطمینان
- افزایش غیرعادی فشار
- صدای شدید پمپ
- Lockout مکرر مشعل
- دمای بسیار بالا بدون گردش آب
- آثار سوختگی در تابلو برق
در چنین شرایطی ادامه ریست یا دستکاری سیستم می‌تواند مشکل را شدیدتر کند.
جمع‌بندی
بهترین روش عیب‌یابی موتورخانه این است که مسیر انتقال انرژی را دنبال کنید:
اگر فرمان وجود ندارد، کنترل را بررسی کنید.
اگر فرمان هست ولی مشعل روشن نمی‌شود، سراغ مشعل و سوخت بروید.
اگر مشعل روشن است ولی دیگ گرم نمی‌شود، تولید و انتقال حرارت داخل دیگ بررسی شود.
اگر دیگ داغ است ولی ساختمان سرد است، پمپ و گردش آب در اولویت‌اند.
اگر فقط بخشی از ساختمان سرد است، مسیر توزیع، هوا، بالانس و شیرها مهم‌تر می‌شوند.
اگر فشار دائماً تغییر می‌کند، منبع انبساط، نشتی و آب جبرانی را بررسی کنید.
این ترتیب همان اصل اساسی عیب‌یابی سیستم‌های Hydronic است: به‌جای حدس و تعویض قطعه، از ابتدای زنجیره شروع کنید و ببینید دقیقاً در کدام مرحله عملکرد مورد انتظار متوقف شده است.
سوالات متداول
چرا دیگ موتورخانه گرم است ولی شوفاژها سردند؟
اگر دیگ به دما رسیده اما رادیاتورها سردند، مشکل بیشتر به گردش آب مربوط می‌شود. پمپ، هوا، شیرها، صافی و مسیر توزیع باید بررسی شوند. Riello نیز وجود هوا و خرابی سیرکولاتور را برای این وضعیت از علت‌های اصلی معرفی می‌کند.
چرا پمپ موتورخانه روشن است ولی آب گردش نمی‌کند؟
روشن بودن موتور به معنی وجود دبی مناسب نیست. هوا، گرفتگی پروانه، گرفتگی لوله، شیر بسته یا مشکل مکانیکی می‌توانند مانع گردش شوند.
چرا مشعل موتورخانه مرتب خاموش می‌شود؟
اگر منظور Lockout است، مشکل می‌تواند به تشکیل شعله، سوخت یا کنترل‌های ایمنی مربوط باشد. ریست مکرر توصیه نمی‌شود و علت باید بررسی شود.
چرا فشار موتورخانه مرتب کم می‌شود؟
نشتی، شیر اطمینان، منبع انبساط یا سیستم آب جبرانی باید بررسی شوند. در مدار بسته سالم نباید مرتب نیاز به افزودن آب وجود داشته باشد.
چرا فشار موتورخانه با گرم شدن زیاد بالا می‌رود؟
یکی از اولین موارد قابل بررسی منبع انبساط است. منبع سالم باید افزایش حجم آب گرم‌شده را جذب کند و تغییر فشار سیستم را محدود نگه دارد.
چرا طبقه آخر شوفاژ ندارد ولی پایین ساختمان گرم است؟
هوا در نقاط مرتفع، فشار استاتیک ناکافی، بالانس نامناسب یا محدودیت جریان در رایزر بالا از موارد مهم هستند.
علت صدای شرشر در پمپ موتورخانه چیست؟
هوا در مدار یکی از احتمالات اصلی است. Caleffi صدای gurgling و swishing اطراف سیرکولاتور را از نشانه‌های وجود هوا معرفی می‌کند.
آیا همیشه برای سرد بودن شوفاژ باید مشعل را بررسی کرد؟
خیر. اگر دیگ داغ است، مشعل احتمالاً گرما تولید کرده و مشکل باید بیشتر در بخش گردش و توزیع آب بررسی شود.
آیا می‌توان مشعل Lockout شده را مرتب ریست کرد؟
خیر. یک ریست ممکن است بخشی از فرآیند اولیه باشد، اما تکرار Lockout نشانه‌ای است که باید علت آن توسط متخصص پیدا شود.
