خازن کولر آبی در موتورهای خازن‌دار به راه‌اندازی موتور و، بسته به نوع مدار، کارکرد پایدار آن کمک می‌کند. اگر موتور کولر به‌جای چرخیدن فقط وزوز می‌کند، دیر راه می‌افتد یا خازن آن باد کرده است، خرابی خازن یکی از احتمال‌هاست؛ اما این نشانه‌ها به‌تنهایی خرابی قطعه را ثابت نمی‌کنند.
در این راهنما می‌خوانید خازن دقیقاً چه کاری انجام می‌دهد، کجا قرار دارد، چگونه خرابی آن را از ایراد موتور و قطعات مکانیکی تشخیص می‌دهند و برای تست و تعویض ایمن آن باید چه نکاتی را دانست. اگر موتور وزوز می‌کند، کولر را خاموش کنید و تا مشخص شدن علت، آن را مکرر روشن نکنید.

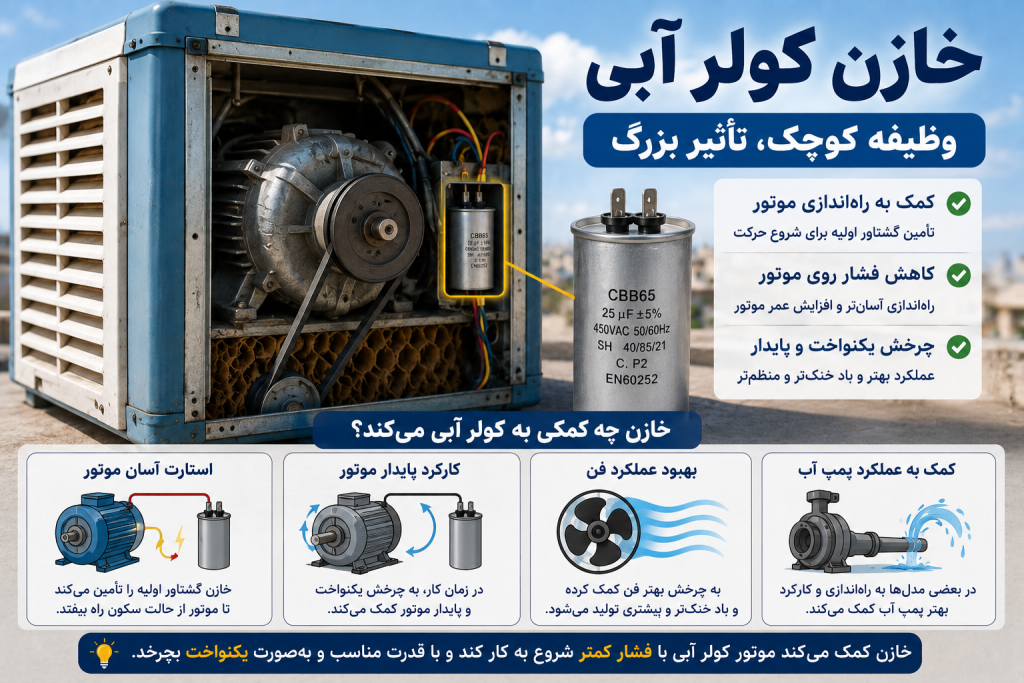

خازن کولر آبی چیست و چه وظیفه‌ای دارد؟
خازن قطعه‌ای الکتریکی است که بار الکتریکی را ذخیره می‌کند. نقش مهم آن در موتور تک‌فازِ خازن‌دار، ایجاد اختلاف فاز میان جریان سیم‌پیچ‌های موتور است. این اختلاف فاز به ایجاد میدان مغناطیسی لازم برای شروع چرخش کمک می‌کند. بنابراین بهتر است وظیفه خازن را صرفاً «دادن برق اضافه به موتور» ندانیم؛ اثر اصلی آن به طراحی مدار و رفتار جریان در سیم‌پیچ‌ها مربوط است.
در بعضی موتورها خازن فقط هنگام استارت در مدار است و پس از راه افتادن موتور از مدار خارج می‌شود. در موتورهای دیگر، خازن دائم‌کار هنگام چرخش نیز در مدار باقی می‌ماند. پس نمی‌توان بدون شناخت نوع موتور گفت خازن هر کولر دقیقاً چه وظیفه‌ای دارد.
خازن تنها یکی از قطعات مؤثر بر عملکرد کولر است. برای آشنایی با کنترل‌های دورهای تسمه، موتور، پمپ و اتصالات، می‌توانید جزئیات سرویس کولر آبی را نیز بخوانید.

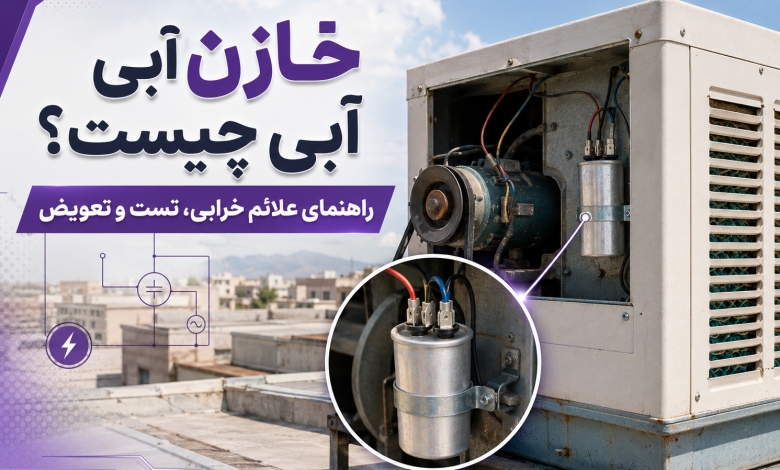

خازن کولر آبی کجاست؟
محل خازن به طراحی کولر و موتور بستگی دارد. در برخی مدل‌ها روی بدنه موتور فن یا نزدیک جعبه ترمینال آن، زیر یک پوشش محافظ نصب شده است؛ در مدل‌های دیگر ممکن است داخل جعبه برق یا محفظه‌ای جداگانه قرار داشته باشد. خازن معمولاً بدنه‌ای استوانه‌ای یا مکعبی دارد و روی آن مشخصاتی مانند ظرفیت برحسب µF و ولتاژ مجاز نوشته شده است.
بااین‌حال، هر قطعه استوانه‌ای داخل کولر لزوماً خازن نیست و هر موتور نیز خازن خارجیِ قابل‌مشاهده ندارد. برای تشخیص محل دقیق، نقشه سیم‌کشی، پلاک موتور یا دفترچه همان مدل ملاک است. اگر فقط برای پیدا کردن خازن قصد باز کردن درپوش موتور یا جعبه برق را دارید، این کار را به فرد آشنا با برق بسپارید؛ قطع کلید دیواری به‌تنهایی ایمن بودن مدار را تضمین نمی‌کند.

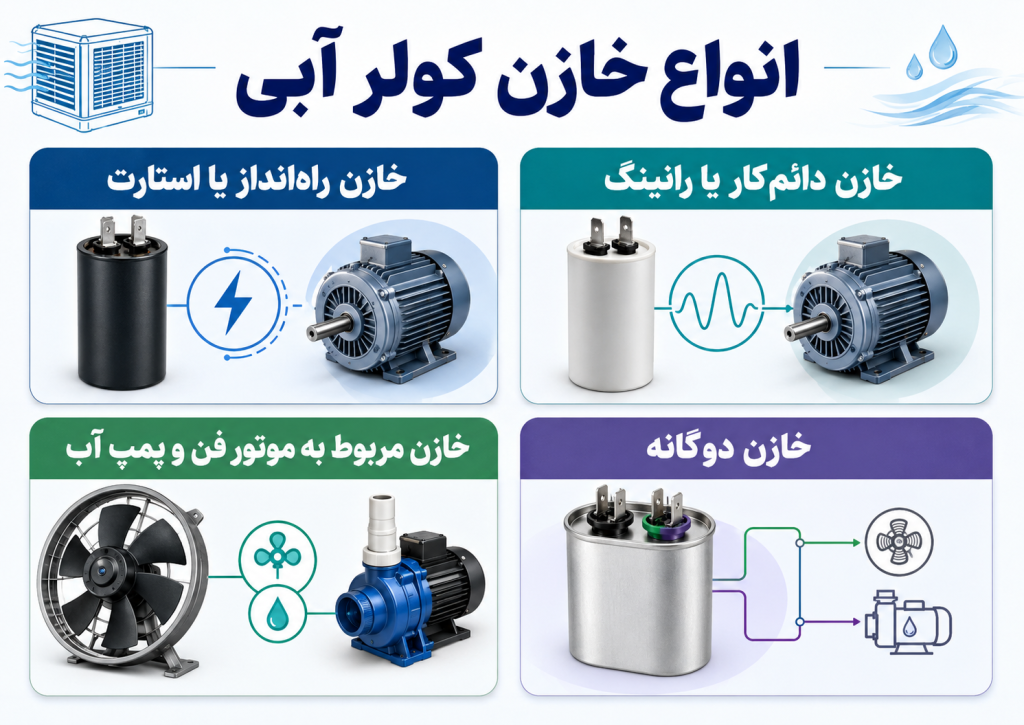

انواع خازن کولر آبی؛ استارت، دائم‌کار و دوگانه
نوع خازن با روش راه‌اندازی موتور تعیین می‌شود و خازن‌های مختلف جایگزین یکدیگر نیستند.
خازن راه‌انداز یا استارت
خازن راه‌انداز برای ایجاد گشتاور اولیه هنگام روشن شدن موتور به کار می‌رود. در موتورهای طراحی‌شده برای این روش، پس از بالا رفتن دور موتور، قطعه‌ای مانند کلید گریز از مرکز یا رله، خازن استارت را از مدار خارج می‌کند. اگر این خازن خراب باشد، موتور ممکن است وزوز کند اما نچرخد یا به‌سختی راه بیفتد. خرابی کلید راه‌انداز یا سیم‌پیچ کمکی نیز می‌تواند همین نشانه را ایجاد کند.
خازن دائم‌کار یا رانینگ
خازن دائم‌کار در موتورهای سازگار، هنگام کار موتور نیز در مدار می‌ماند و به ایجاد اختلاف فاز و عملکرد مناسب سیم‌پیچ کمکی کمک می‌کند. افت ظرفیت آن ممکن است باعث ضعف راه‌اندازی، کاهش گشتاور، داغ شدن موتور یا عملکرد نامناسب شود. این خازن برای کار مداوم ساخته شده است؛ بنابراین نمی‌توان خازن استارت را صرفاً به دلیل شباهت ظاهری به‌جای آن نصب کرد.
خازن پمپ آب و خازن دوگانه
موتور فن و واترپمپ دو مجموعه متفاوت هستند. بعضی پمپ‌ها اصلاً خازن خارجی ندارند و در برخی طرح‌ها مدار آن‌ها از خازن استفاده می‌کند. بنابراین روشن نشدن پمپ به معنی خرابی خازن کولر نیست. همچنین خازن دوگانه که دو ظرفیت در یک بدنه دارد در برخی تجهیزات موتوری وجود دارد، اما نباید آن را قطعه‌ای همگانی در کولرهای آبی معمولی دانست. تشخیص نوع قطعه فقط از روی مشخصات موتور و مدار آن امکان‌پذیر است.

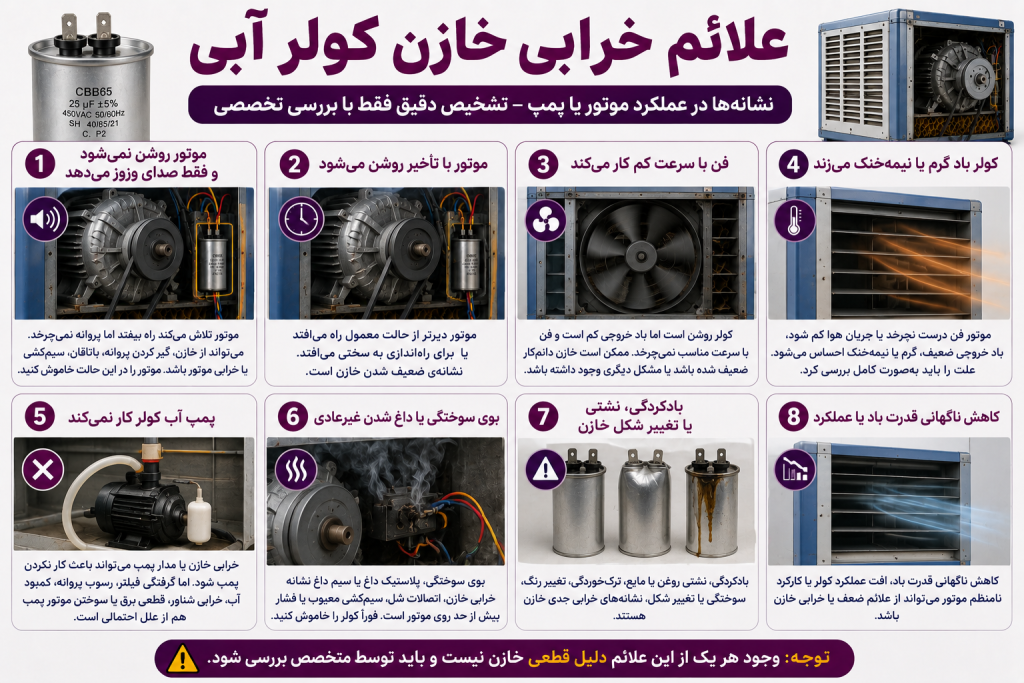

علائم خرابی خازن کولر آبی
وزوز موتور بدون چرخش، دیر روشن شدن، کاهش گشتاور و بادکردگی یا نشتی خازن از نشانه‌های احتمالی خرابی هستند. با وجود این، ایراد در برق‌رسانی، کلید، تسمه، محور، بلبرینگ و خود موتور هم می‌تواند علائم مشابهی ایجاد کند.
| علامت مشاهده‌شده | علت‌های احتمالی غیر از خازن | اقدام مناسب |
| موتور وزوز می‌کند اما نمی‌چرخد | گیرکردن محور، خرابی کلید راه‌انداز یا سیم‌پیچ | خاموش کردن کولر و عیب‌یابی تخصصی |
| موتور دیر روشن می‌شود | افت ولتاژ، اصطکاک مکانیکی یا مشکل موتور | جلوگیری از استارت‌های پیاپی و بررسی مدار |
| باد کولر کم شده است | شل بودن تسمه، خرابی بلبرینگ یا گرفتگی مسیر هوا | بررسی علت کاهش جریان هوا، نه تعویض حدسی خازن |
| موتور داغ می‌شود یا بوی سوختگی می‌آید | اضافه‌بار مکانیکی، اتصالات معیوب یا سیم‌پیچ آسیب‌دیده | قطع برق و خودداری از روشن‌کردن مجدد |
| بدنه خازن باد کرده یا نشتی دارد | خرابی فیزیکی خود قطعه محتمل است | عدم تماس با پایه‌ها و ارجاع برای تعویض ایمن |
| پمپ کار نمی‌کند و پوشال خشک است | خرابی پمپ، قطع برق آن، گرفتگی یا کمبود آب | عیب‌یابی مدار و مسیر آب پمپ |
موتور روشن نمی‌شود و فقط وزوز می‌کند
این وضعیت می‌تواند نشان دهد موتور گشتاور کافی برای شروع چرخش ندارد. خرابی خازن یکی از علت‌هاست، اما گیرکردن بخش‌های متحرک و خرابی مدار استارت هم باید بررسی شوند. موتورِ بدون چرخش ممکن است در مدت کوتاهی داغ شود؛ آن را روشن رها نکنید. همچنین برای راه انداختن موتور، پروانه یا تسمه را با دست هل ندهید؛ این کار، به‌ویژه در وضعیت نامشخص برق، خطر آسیب جدی دارد.
اگر نتیجه تست خازن طبیعی باشد ولی موتور همچنان روشن نشود، باید مشکل سیم‌پیچ، اتصالات و مدار راه‌انداز جداگانه بررسی شود. مطلب بیشتر درباره تعمیر موتور کولر آبی به این بخش از عیب‌یابی اختصاص دارد.
فن کند می‌چرخد یا باد کولر ضعیف شده است
در موتورهایی که خازن دائم‌کار دارند، کاهش ظرفیت می‌تواند عملکرد موتور را مختل کند. اما کم شدن باد کولر لزوماً به معنی خرابی خازن نیست: تسمه شل، گرفتگی دریچه و مسیر هوا، مشکل یاتاقان یا ایراد خود موتور هم ممکن است باعث افت جریان هوا شوند. تشخیص با توجه به نوع موتور و بررسی اجزای مرتبط انجام می‌شود.
باد کولر گرم شده یا پمپ آب کار نمی‌کند
خازن وظیفه سرد کردن آب یا خیس نگه داشتن پوشال را ندارد. اگر مشکل اصلی گرم بودن باد است، پیش از نسبت دادن آن به خازن، باید آب‌رسانی پوشال، عملکرد پمپ و میزان عبور هوا بررسی شود. در پمپ‌های فاقد خازن خارجی، تعویض خازن موتور فن معمولاً مشکل آب‌رسانی را برطرف نمی‌کند.
خازن باد کرده، نشتی دارد یا بوی سوختگی احساس می‌شود
تورم بدنه، ترک‌خوردگی، نشتی، سیاه‌شدگی اطراف پایه‌ها یا بوی سوختگی نشانه هشدار است. بااین‌حال، خازن معیوب همیشه ظاهر غیرعادی ندارد و ممکن است با وجود بدنه سالم، ظرفیتش افت کرده باشد. در صورت مشاهده دود، جرقه یا بوی سوختگی، استفاده از کولر را متوقف کنید و برای بررسی ایمن برق آن کمک بگیرید.
چگونه بفهمیم مشکل از خازن است یا قطعه دیگری؟
تشخیص درست معمولاً با جدا کردن دو پرسش شروع می‌شود: آیا موتور اصلاً راه نمی‌افتد، یا راه می‌افتد ولی جریان هوای کافی نداریم؟ در حالت اول خازن، مدار استارت و وضعیت مکانیکی موتور بررسی می‌شوند؛ در حالت دوم باید به تسمه، فن و مسیر هوا نیز توجه کرد.
برای مثال، صدای ساییدگی یا گیرکردن محور بیشتر بررسی بخش‌های مکانیکی را ضروری می‌کند. مطالعه مطلب بلبرینگ کولر آبی کمک می‌کند موضوع خرابی بلبرینگ را از نقص مدار خازن جدا کنید. اگر موتور و فن درست کار می‌کنند اما خنکی کافی نیست، بررسی عوامل مطرح‌شده در افزایش بازده کولر آبی مرتبط‌تر از تعویض خازن است.
کاربر بدون دست‌زدن به سیم‌ها می‌تواند فقط نشانه‌ها را ثبت کند: آیا مشکل در هر دو دور وجود دارد؟ صدای وزوز از موتور است یا پمپ؟ کاهش باد اتفاق افتاده یا فقط دمای باد تغییر کرده است؟ همین اطلاعات به تعمیرکار کمک می‌کند مسیر عیب‌یابی را دقیق‌تر انتخاب کند. بررسی داخلی موتور، تست برق و دسترسی به قطعات متحرک باید در وضعیت ایمن و توسط فرد متخصص انجام شود.
تست خازن کولر آبی چگونه انجام می‌شود؟
روش قابل‌اتکاتر برای بررسی ظرفیت خازن، استفاده از مولتی‌متر دارای قابلیت اندازه‌گیری میکروفاراد (µF) یا خازن‌سنج مناسب است. نتیجه آزمایش باید با مقدار نامی و تلرانس درج‌شده روی خازن مقایسه شود. بااین‌حال، اندازه‌گیری ظرفیت به‌تنهایی همه عیب‌های موتور و مدار راه‌اندازی را مشخص نمی‌کند.
بررسی ظاهری خازن
تغییر شکل بدنه یا نشتی می‌تواند نشانه خرابی باشد؛ اما ظاهر سالم، دلیل سالم بودن خازن نیست. مشاهده خازن از بیرون و بدون تماس با پایانه‌ها، جایگزین اندازه‌گیری تخصصی نمی‌شود.
تست با مولتی‌متر یا خازن‌سنج
تکنسین ابتدا برق ورودی را به‌طور مطمئن ایزوله و نبود ولتاژ را با ابزار مناسب تأیید می‌کند. سپس بار ذخیره‌شده خازن را با روش و تجهیزات ایمن تخلیه کرده و برای جلوگیری از خطای اندازه‌گیری، قطعه را مطابق دستورالعمل دستگاه از مدار جدا می‌کند. بعد مقدار خوانده‌شده را با ظرفیت اسمی و محدوده مجاز روی بدنه مقایسه می‌کند.
برای نمونه، اگر روی یک خازن ۱۲ µF نوشته شده باشد، عدد ۱۲ ظرفیت اسمی است؛ اما قابل‌قبول بودن مقدار اندازه‌گیری‌شده به تلرانس همان قطعه و مشخصات موتور بستگی دارد. این مثال به معنی مناسب بودن خازن ۱۲ میکروفاراد برای همه کولرها نیست.
آیا تست اهمی یا تست بدون مولتی‌متر کافی است؟
اندازه‌گیری مقاومت ممکن است بعضی خرابی‌های آشکار مانند اتصال کوتاه را نشان دهد، ولی ظرفیت دقیق خازن را مشخص نمی‌کند و به‌تنهایی نتیجه قطعی درباره سلامت آن نمی‌دهد. همچنین روش‌هایی مانند اتصال لحظه‌ای خازن به برق، ایجاد جرقه، تخلیه با پیچ‌گوشتی یا روشن کردن موتور با کمک دست روش ایمن و قابل‌قبولی برای کاربران خانگی نیستند.
نکات ایمنی قبل از تست یا تعویض خازن
خازن حتی پس از قطع برق می‌تواند مقداری بار الکتریکی ذخیره کند. از سوی دیگر، کولر آبی در محیطی کار می‌کند که امکان رطوبت، آسیب عایق سیم‌ها و تماس با اجزای فلزی وجود دارد. بنابراین خاموش کردن کلید کولر به‌تنهایی به معنی بی‌خطر شدن قطعات برقی نیست.
- اگر موتور وزوز می‌کند، بوی سوختگی می‌آید یا فیوز مرتب قطع می‌شود، استفاده از کولر را متوقف کنید.
- بدون تخصص، درپوش جعبه برق را باز نکنید و به پایه‌ها و سیم‌های خازن دست نزنید.
- تخلیه خازن با اتصال کوتاه مستقیم یا پیچ‌گوشتی را امتحان نکنید.
- برای بررسی قطعات نزدیک تسمه و فن، به خاموش بودن دستگاه از کلید اتکا نکنید؛ امکان راه‌اندازی ناخواسته باید حذف شود.
- تأیید قطع برق، تخلیه ایمن و اندازه‌گیری قطعه را به تکنسین مجهز به ابزار مناسب بسپارید.
تعویض خازن کولر آبی چگونه انجام می‌شود؟
تعویض خازن زمانی منطقی است که خرابی آن با بررسی مدار یا اندازه‌گیری مناسب تأیید شده باشد. تعمیرکار پس از ایمن‌سازی برق، مشخصات خازن و نقشه اتصالات را بررسی می‌کند، قطعه معیوب را جدا می‌کند و نمونه سازگار را با اتصالات سالم در محل مناسب نصب می‌کند. سپس راه‌اندازی موتور و رفتار آن در دورهای قابل‌استفاده بررسی می‌شود.
تعویض خازن با خازنی که صرفاً ظاهری مشابه دارد کافی نیست. اگر پس از نصب قطعه جدید موتور همچنان وزوز کند، چند بار خازن را حدسی عوض نکنید؛ احتمال مشکل در کلید گریز از مرکز، سیم‌پیچ، سیم‌کشی یا گیر مکانیکی وجود دارد.
آیا می‌توان خازن کولر آبی را حذف کرد؟
اگر موتور برای کار با خازن طراحی شده باشد، حذف یا یکسره کردن خازن راه‌حل تعمیر نیست. این کار ممکن است مانع راه‌اندازی درست موتور شود یا باعث افزایش جریان و داغ شدن آن شود. البته بعضی موتورهای دیگر با فناوری یا مدار متفاوت، خازن خارجی ندارند؛ این به معنی امکان حذف خازن از موتور خازن‌دار نیست. تغییر مدار فقط بر اساس نقشه و دستورالعمل سازنده انجام می‌شود.

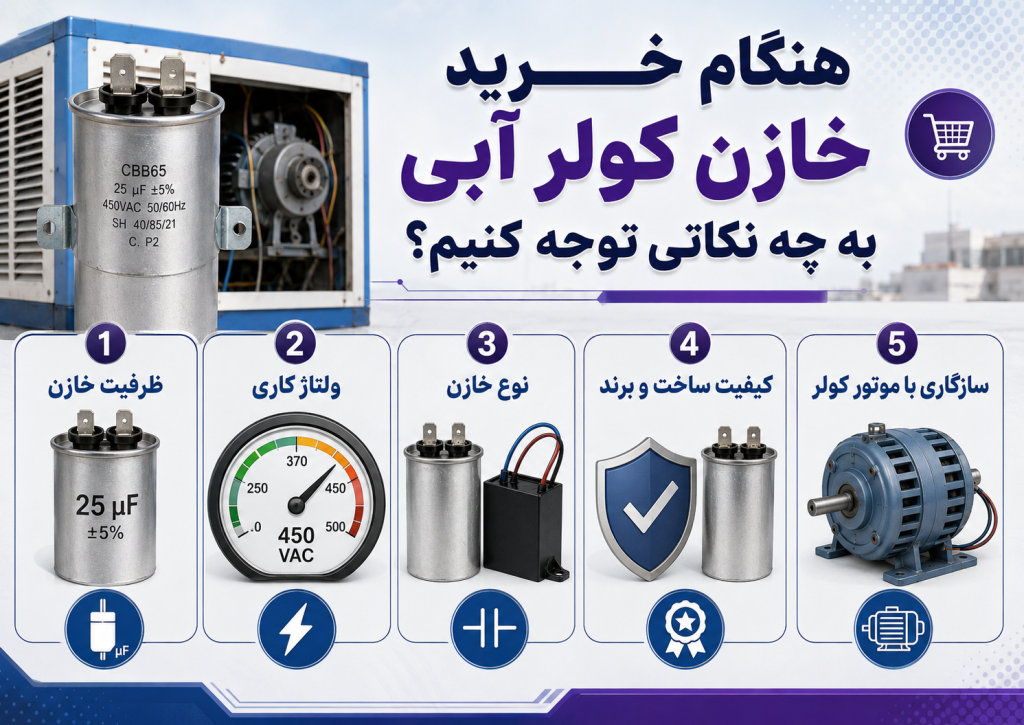

هنگام خرید خازن کولر آبی چه مشخصاتی مهم است؟
برای انتخاب قطعه مناسب، پلاک موتور، نقشه مدار و نوشته‌های خازن قبلی باید با هم بررسی شوند. اگر خازن قبلی قبلاً اشتباه نصب شده یا نوشته‌های آن پاک شده باشد، تکیه بر آن کافی نیست.
| مشخصه | نکته مهم برای انتخاب خازن جایگزین |
| ظرفیت (µF) | باید مطابق مشخصات طراحی موتور و تلرانس مجاز باشد؛ ظرفیت بالاتر لزوماً بهتر نیست. |
| ولتاژ نامی (VAC) | برای خازن هم‌نوع، نباید کمتر از مقدار موردنیاز مدار باشد؛ مقدار برابر یا بالاتر، با تأیید سازگاری، قابل بررسی است. |
| نوع کارکرد | خازن استارت و دائم‌کار قابل جایگزینی مستقیم نیستند. |
| فرکانس، اتصال و ابعاد | باید با مدار، فیش‌ها، محل نصب و شرایط کار موتور سازگار باشند. |
| کیفیت و مشخصات | نوشته‌های خوانا، اطلاعات سازنده و مناسب بودن قطعه برای کار با موتور اهمیت دارند. |
خازن کولر آبی چند میکروفاراد باید باشد؟
یک عدد ثابت برای همه کولرها وجود ندارد. ظرفیت موردنیاز با نوع موتور، روش راه‌اندازی و طراحی مدار تعیین می‌شود؛ حتی توان یا اندازه اسمی کولر به‌تنهایی برای انتخاب ظرفیت کافی نیست. به همین دلیل، جدول‌های عمومی که برای هر کولر ۳۵۰۰، ۵۰۰۰ یا ۷۰۰۰ یک ظرفیت قطعی معرفی می‌کنند، نباید جایگزین مشخصات فنی همان موتور شوند.
روی بدنه خازن ممکن است عباراتی مانند µF، VAC و 50/60Hz دیده شود. عدد کنار µF ظرفیت، عدد کنار VAC حداکثر ولتاژ نامیِ مجاز برای کاربرد تعیین‌شده و عبارت Hz فرکانس کاری درج‌شده توسط سازنده را نشان می‌دهد. اگر مشخصات قابل خواندن نیست، خرید قطعه را تا شناسایی صحیح موتور به تعویق بیندازید.

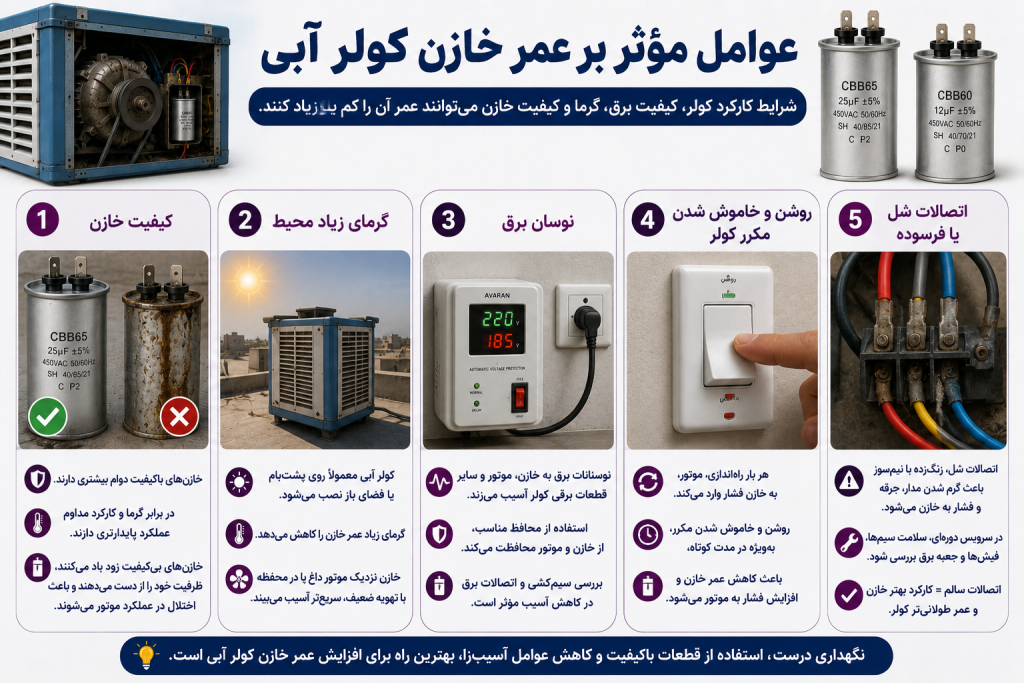

علت خراب شدن خازن کولر آبی چیست و چطور پیشگیری کنیم؟
خازن نیز مانند سایر قطعات برقی عمر محدودی دارد. گرمای شدید، رطوبت و نفوذ آب، نوسان‌های نامناسب برق، کیفیت پایین قطعه، اتصالات شل و انتخاب ظرفیت یا نوع نادرست می‌توانند احتمال خرابی زودهنگام را افزایش دهند. در موتورهای دارای خازن استارت، راه‌اندازی‌های سخت و تکراری نیز ممکن است به قطعه و مدار فشار وارد کند.
در سرویس دورهای، بهتر است سلامت اتصالات، وضعیت محل نصب خازن و علت هرگونه داغی یا صدای غیرعادی بررسی شود. در صورت مشاهده نشانه‌های ضعف راه‌اندازی، به جای ادامه استفاده یا خاموش و روشن کردن مکرر، علت را بررسی کنید. برای خازن نمی‌توان بدون شناخت کیفیت قطعه و شرایط کار، زمان تعویض ثابت و قابل‌اعتمادی تعیین کرد.
هزینه تعویض خازن کولر آبی به چه عواملی بستگی دارد؟
هزینه نهایی معمولاً به نوع و مشخصات خازن، کیفیت قطعه، دسترسی به موتور و جعبه برق، اجرت عیب‌یابی و وضعیت سایر اجزا بستگی دارد. اگر مشکل صرفاً از خازن باشد، دامنه کار با زمانی که کلید راه‌انداز، اتصالات یا سیم‌پیچ نیز معیوب هستند متفاوت خواهد بود. بدون تشخیص دقیق و بررسی قیمت‌های روز، اعلام یک مبلغ ثابت برای همه کولرها قابل‌اتکا نیست.
چه زمانی از متخصص تعمیر کولر آبی کمک بگیریم؟
اگر موتور فقط وزوز می‌کند، خازن تغییر شکل داده، بوی سوختگی وجود دارد، فیوز می‌پرد یا مشکل پس از تعویض قطعه ادامه پیدا کرده است، بررسی فنی را به تعویق نیندازید. همچنین اگر ظرفیت خازن مشخص نیست یا محل نصب و اتصالات آن برایتان آشنا نیست، دستکاری مدار ریسک ایجاد می‌کند.
برای پیدا کردن فرد مناسب می‌توانید از دسته‌بندی نصب و تعمیر کولر آبی در کارو استفاده کنید، اطلاعات متخصصان را ببینید و درباره عیب‌یابی، قیمت قطعه و اجرت کار با فرد انتخابی خودتان هماهنگ کنید.
جمع‌بندی
خرابی خازن کولر آبی می‌تواند با وزوز موتور، سخت راه افتادن یا افت عملکرد آن همراه باشد؛ ولی این نشانه‌ها به‌تنهایی دلیل قطعی خرابی خازن نیستند. انتخاب خازن نیز باید بر پایه مشخصات موتور انجام شود، نه فقط سایز کولر یا ظاهر قطعه. اگر نشانه‌های برقی یا مکانیکی غیرعادی می‌بینید، دستگاه را خاموش کنید و پیش از تعویض هر قطعه، علت واقعی مشکل را مشخص کنید.
اگر خازن کولر آبی خراب باشد چه می‌شود؟
در موتورهای خازن‌دار ممکن است موتور دیر روشن شود، فقط وزوز کند، راه نیفتد یا به‌درستی کار نکند. بادکردگی و نشتی خازن نیز از نشانه‌های هشدار است؛ اما برای تشخیص قطعی باید مدار و قطعه بررسی شوند.
خازن کولر آبی کجاست؟
بسته به مدل، ممکن است نزدیک بدنه موتور، جعبه ترمینال یا محفظه برق نصب شده باشد. محل دقیق از نقشه مدار و مشخصات موتور معلوم می‌شود؛ برای پیدا کردن آن بدون تخصص درپوش‌های برقی را باز نکنید.
آیا کولر آبی بدون خازن کار می‌کند؟
اگر موتور برای خازن طراحی شده باشد، حذف آن مجاز نیست. برخی موتورهای دارای طراحی متفاوت خازن خارجی ندارند، اما این وضعیت با حذف خازن از موتور فعلی یکسان نیست.
خازن کولر آبی چند میکروفاراد است؟
مقدار یکسانی برای همه کولرها وجود ندارد. ظرفیت موردنیاز باید از پلاک موتور، مدار سازنده و مشخصات قطعه سازگار تعیین شود، نه فقط از عدد ظرفیت کولر یا توان اسمی آن.
آیا می‌توان خازن استارت را به جای خازن دائم‌کار گذاشت؟
خیر؛ این قطعات برای شرایط کاری متفاوتی طراحی شده‌اند و جابه‌جایی آن‌ها می‌تواند باعث آسیب به مدار و موتور شود. نوع و ظرفیت جایگزین باید با طراحی موتور سازگار باشد.
آیا خازن خراب ممکن است ظاهری کاملاً سالم داشته باشد؟
بله؛ ممکن است خازن ظرفیت خود را از دست داده باشد، بدون اینکه بادکردگی یا نشتی داشته باشد. بررسی ظاهری به‌تنهایی برای تأیید سلامت آن کافی نیست.
آیا با تست اهمی می‌توان سلامت خازن را قطعی تشخیص داد؟
خیر؛ تست اهمی ممکن است برخی ایرادهای واضح را نشان دهد، اما ظرفیت واقعی و همه عیب‌های خازن را مشخص نمی‌کند. برای بررسی ظرفیت از ابزار مناسب و روش ایمن تخصصی استفاده می‌شود.
