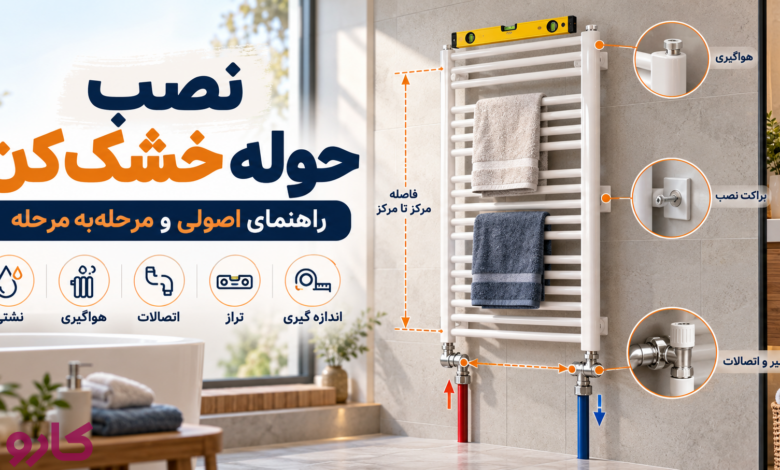

نصب حوله خشک‌کن در ظاهر شبیه نصب یک رادیاتور کوچک است، اما چند تفاوت مهم دارد. محل لوله‌ها باید با فاصله اتصالات دستگاه هماهنگ باشد، بست‌ها باید وزن حوله‌خشک‌کن پر از آب و حوله‌های قرارگرفته روی آن را تحمل کنند و در حمام باید دسترسی به شیرها و هواگیر حفظ شود.
در مدل آبی، حوله‌خشک‌کن بخشی از مدار آبگرم پکیج یا موتورخانه است؛ یعنی آب گرم از یک سمت وارد دستگاه می‌شود، حرارت خود را به محیط می‌دهد و از سمت دیگر به مدار برمی‌گردد.
ترتیب کلی اجرای صحیح به این شکل است:
انتخاب محل → کنترل ظرفیت و ابعاد → اندازه‌گیری اتصالات → اجرای لوله رفت و برگشت → نصب بست‌ها → تراز کردن → نصب شیرها → اتصال به مدار → آبگیری → هواگیری → تست نشتی
این مقاله درباره حوله‌خشک‌کن آبی یا Hydronic Towel Radiator است. مدل‌های تمام‌برقی و Dual Fuel علاوه بر نکات مکانیکی، الزامات برق مخصوص محیط مرطوب دارند و باید طبق دستور سازنده همان محصول اجرا شوند.
قبل از نصب مشخص کنید چه نوع حوله‌خشک‌کنی دارید
اولین قدم تشخیص نوع دستگاه است.
حوله‌خشک‌کن آبی
به مدار گرمایش متصل می‌شود و آب گرم پکیج یا موتورخانه داخل آن گردش می‌کند.
تمرکز این مقاله روی همین نوع است.
حوله‌خشک‌کن برقی
به مدار آبگرم متصل نیست و توسط المنت الکتریکی گرم می‌شود.
حوله‌خشک‌کن Dual Fuel
هم به مدار آبگرم متصل است و هم المنت برقی دارد؛ بنابراین نصب آن ترکیبی از لوله‌کشی و الزامات الکتریکی است.
مراحل اتصال برقی را نباید از یک مدل به مدل دیگر تعمیم داد.
آیا حوله‌خشک‌کن فقط برای خشک کردن حوله است؟
نه الزاماً.
یک حوله‌خشک‌کن با ظرفیت مناسب می‌تواند بخشی یا تمام بار گرمایشی یک حمام کوچک را نیز تأمین کند.
اما باید توان حرارتی واقعی دستگاه بررسی شود.
Stelrad نیز حوله‌رادیاتورهای آبی خود را به‌عنوان بخشی از سیستم Central Heating معرفی می‌کند و برای مدل‌ها ظرفیت گرمایی مشخص ارائه می‌دهد.
بنابراین ابتدا مشخص کنید:
- فقط گرم شدن حوله مهم است؟
- یا قرار است دستگاه حمام را هم گرم کند؟
اگر گزینه دوم است، ظرفیت حرارتی باید با Heat Loss حمام مقایسه شود.
وسایل موردنیاز برای نصب حوله خشک‌کن
بسته به نوع لوله‌کشی ممکن است به این موارد نیاز داشته باشید:
- متر
- تراز
- مداد
- دریل
- مته مناسب دیوار
- پیچ و رول‌پلاک یا Anchor مناسب
- بست‌های خود حوله‌خشک‌کن
- آچار قابل تنظیم
- شیر رفت
- شیر برگشت یا Lockshield
- شیر هواگیری
- درپوش
- اتصالات لوله
- مواد آب‌بندی متناسب با نوع اتصال
- دستگاه تشخیص لوله و کابل پشت دیوار، در صورت دسترسی
Stelrad نیز برای نصب حوله‌رادیاتور استفاده از تراز، ابزار اندازه‌گیری، بست مناسب، شیر و تجهیزات اتصال لوله را توصیه می‌کند.
مرحله ۱: ظرفیت و ابعاد دستگاه را قبل از لوله‌کشی کنترل کنید
اشتباه پرهزینه این است که لوله‌ها قبل از انتخاب مدل نهایی اجرا شوند.
بین مدل‌های مختلف ممکن است این موارد متفاوت باشند:
- عرض
- ارتفاع
- فاصله مراکز اتصالات
- محل اتصال پایین یا جانبی
- فاصله دستگاه از دیوار
- تعداد و محل بست‌ها
بنابراین بهترین ترتیب این است:
مدل مشخص → دیتاشیت مشخص → اندازه‌گیری لوله‌ها
نه:
لوله‌کشی تقریبی → خرید دستگاهی که شاید روی آن نصب شود
مرحله ۲: محل نصب حوله خشک‌کن را انتخاب کنید
محل نصب باید چند شرط را هم‌زمان داشته باشد:
- دسترسی مناسب برای آویزان کردن حوله
- فضای کافی برای باز شدن در یا کابین
- عدم برخورد با تجهیزات دیگر
- دسترسی به شیرها
- دسترسی به شیر هواگیری
- دیوار مناسب برای تحمل وزن
- امکان اجرای تمیز لوله‌های رفت و برگشت
حوله‌خشک‌کن باید روی دیوار به‌طور محکم نصب شود.
Purmo و Stelrad هر دو تأکید می‌کنند نوع بست و روش اتصال باید با جنس و وضعیت دیوار و بار واردشده بر دستگاه سازگار باشد.
حوله خشک‌کن را در حمام کجا نصب کنیم؟
محل مناسب معمولاً جایی است که بتوان به‌راحتی حوله را روی آن قرار داد و در عین حال جریان حرارت بیش از حد مسدود نشود.
از نصب دستگاه در محلی که:
- پشت در گیر می‌کند؛
- داخل کمد قرار می‌گیرد؛
- دائماً زیر فشار یا ضربه است؛
- شیرهای آن قابل دسترس نیستند؛
خودداری کنید.
اگر مدل الکتریکی یا Dual Fuel دارید، محل نصب باید علاوه بر این موارد با الزامات الکتریکی محیط مرطوب و دستور همان سازنده تطابق داشته باشد.
مرحله ۳: ارتفاع نصب را تعیین کنید
برای تمام حوله‌خشک‌کن‌ها یک ارتفاع ثابت وجود ندارد.
ابعاد محصول، محل اتصالات، نوع شیر و ارتفاع موردنظر برای دسترسی به حوله‌ها روی این عدد اثر دارند.
برای مثال، بعضی دستورالعمل‌های سازندگان حداقل فاصله مشخصی از کف تعیین می‌کنند، اما این مقدار بین محصولات متفاوت است. حتی Stelrad در یکی از راهنماهای نصب خود فاصله حدود ۲۰ سانتی‌متر برای همان نوع نصب پیشنهاد می‌کند؛ این عدد را نباید به تمام مدل‌ها تبدیل به قانون کرد.
مرجع اصلی باید نقشه نصب همان مدل باشد.
مرحله ۴: فاصله لوله‌های حوله خشک‌کن را دقیق اندازه بگیرید
یکی از مهم‌ترین نکات اجرای حوله‌خشک‌کن همین مرحله است.
بین این سه عدد تفاوت وجود دارد:
عرض کلی دستگاه
فاصله مرکز تا مرکز کلکتورهای عمودی
فاصله مرکز تا مرکز محل اتصال شیرها
برای لوله‌کشی، عدد سوم اهمیت دارد.
اگر حوله‌خشک‌کن ۶۰ سانتی‌متر عرض دارد، الزاماً نباید لوله‌ها ۶۰ سانتی‌متر از یکدیگر فاصله داشته باشند.
بست، کلکتور و نوع شیر می‌توانند Center Distance واقعی را تغییر دهند.
بنابراین فاصله لوله‌ها را از Drawing یا دیتاشیت مدل استخراج کنید.
چرا لوله‌کشی قبل از خرید حوله خشک‌کن ریسک دارد؟
فرض کنید لوله‌های رفت و برگشت با فاصله ۵۰ سانتی‌متر از قبل اجرا شده‌اند.
بعداً دستگاهی انتخاب می‌کنید که:
- اتصال متفاوت دارد؛
- شیرهایش فضای بیشتری می‌گیرند؛
- Center Distance آن متفاوت است.
نتیجه ممکن است یکی از این موارد باشد:
- زانوی اضافه
- لوله‌کشی کج
- بیرون آمدن نامناسب لوله از کاشی
- استفاده از رابط طولانی
- یا تخریب دوباره دیوار
به همین دلیل در بازسازی حمام بهتر است مدل حوله‌خشک‌کن پیش از نهایی شدن لوله‌ها انتخاب شود.
مرحله ۵: مشخص کنید لوله‌ها از کف می‌آیند یا دیوار
لوله‌های رفت و برگشت می‌توانند:
- از کف
- یا از دیوار
خارج شوند.
این تصمیم روی نوع شیر نیز اثر دارد.
شیرهای رادیاتور در فرم‌های مختلف مانند:
- Straight
- Angled
- Corner
وجود دارند.
انتخاب نوع شیر باید بر اساس جهت لوله و جهت اتصال دستگاه انجام شود، نه صرفاً ظاهر شیر.
Stelrad نیز اشاره می‌کند حوله‌رادیاتورها با توجه به مدل می‌توانند اتصال پایین یا میانی داشته باشند و نوع Straight یا Angled Valve باید متناسب با Pipework انتخاب شود.
مرحله ۶: مسیر رفت و برگشت را قبل از کاشی‌کاری نهایی مشخص کنید
اگر پروژه در مرحله بازسازی است، قبل از بسته شدن دیوار مشخص کنید:
- رفت کدام لوله است؟
- برگشت کدام لوله است؟
- فاصله دو خروجی دقیقاً چقدر است؟
- ارتفاع خروجی‌ها از کف تمام‌شده چقدر است؟
نکته آخر مهم است.
ارتفاع لوله را نسبت به Finished Floor Level بسنجید، نه کف خام قبل از:
- ملات
- چسب
- سنگ
- سرامیک
در غیر این صورت بعد از پایان کف‌سازی، ارتفاع واقعی اتصال تغییر می‌کند.
آیا جهت رفت و برگشت حوله خشک‌کن مهم است؟
به مدل دستگاه و نوع شیر بستگی دارد.
در بسیاری از حوله‌رادیاتورهای ساده، انعطاف اتصال نسبتاً زیاد است؛ اما نباید فرض کنید تمام مدل‌ها Bidirectional هستند.
اگر دستگاه:
- شیر داخلی
- اتصال مرکزی
- Insert
- یا آرایش اتصال خاص
دارد، نقشه سازنده باید بررسی شود.
همین اصل در شیر ترموستاتیک نیز صدق می‌کند؛ اگر شیر جهت‌دار است، فلش روی بدنه باید با جریان مطابقت داشته باشد.
مرحله ۷: محل بست‌ها را روی دیوار مشخص کنید
حوله‌خشک‌کن را در موقعیت موردنظر قرار ندهید و مستقیماً سوراخ‌کاری نکنید.
ابتدا:
- محور دستگاه را مشخص کنید.
- ارتفاع موردنظر را تعیین کنید.
- فاصله بست‌ها را از خود دستگاه یا Drawing استخراج کنید.
- نقاط را علامت بزنید.
- با تراز کنترل کنید.
Stelrad نیز در راهنمای نصب حوله‌رادیاتور توصیه می‌کند محل بست‌ها ابتدا اندازه‌گیری و علامت‌گذاری و سپس با Spirit Level کنترل شود.
مرحله ۸: پشت محل سوراخ‌کاری را بررسی کنید
این نکته در حمام اهمیت بیشتری دارد.
پشت دیوار ممکن است:
- لوله آب سرد
- آب گرم مصرفی
- لوله فاضلاب
- لوله خود شوفاژ
- یا کابل برق
وجود داشته باشد.
سوراخ‌کاری بدون شناخت مسیر تأسیسات می‌تواند خسارت جدی ایجاد کند.
به‌خصوص اگر لوله‌های حوله‌خشک‌کن داخل همان دیوار بالا آمده‌اند، محل تقریبی مسیر آنها را قبل از دریل‌کاری مشخص کنید.
مرحله ۹: نوع دیوار و بست را جدی بگیرید
حوله‌خشک‌کن بعد از آبگیری سنگین‌تر می‌شود و علاوه بر آن کاربران حوله روی دستگاه قرار می‌دهند.
به همین دلیل بست باید برای بار واقعی مناسب باشد.
دیوار می‌تواند:
- بتن
- آجر
- بلوک
- کناف
- یا دیوار پوشیده‌شده با کاشی
باشد.
Stelrad تأکید می‌کند Fixing انتخاب‌شده باید متناسب با نوع و شرایط دیوار و وزن احتمالی واردشده به رادیاتور باشد.
در دیوار کناف نباید بدون بررسی سازه پشت دیوار، از یک رول‌پلاک معمولی انتظار تحمل هر وزن را داشت.
مرحله ۱۰: کاشی را با روش مناسب سوراخ کنید
هنگام سوراخ‌کاری روی کاشی، شکستن یا لب‌پر شدن آن یکی از ریسک‌های اصلی است.
محل سوراخ:
- دقیق علامت زده شود؛
- از لغزش مته جلوگیری شود؛
- ابزار متناسب با جنس کاشی استفاده شود.
بعد از عبور از سطح کاشی نیز باید نوع دیوار پشت آن در انتخاب Anchor لحاظ شود.
هدف فقط ایجاد سوراخ نیست؛ بست باید در بستر سازه‌ای مناسب محکم شود.
مرحله ۱۱: بست‌های حوله خشک‌کن را نصب کنید
براکت‌ها را مطابق دستور محصول در محل علامت‌گذاری‌شده قرار دهید.
قبل از سفت کردن نهایی:
- فاصله‌ها را دوباره اندازه بگیرید؛
- تراز بودن آنها را کنترل کنید؛
- تطابق با خود دستگاه را بررسی کنید.
بعضی براکت‌ها امکان تنظیم:
- جلو و عقب
- چپ و راست
- ارتفاع محدود
دارند که برای تنظیم نهایی مفید است.
Purmo در دستورالعمل حوله‌رادیاتورهای خود نیز به قابلیت تنظیم براکت‌ها در چند جهت برای نصب صحیح اشاره می‌کند.
مرحله ۱۲: شیر هواگیری و درپوش را نصب کنید
قبل یا بعد از قرار گرفتن دستگاه روی دیوار، طبق طراحی محصول:
- Bleed Valve
- Blanking Plug
نصب می‌شوند.
شیر هواگیری باید در بخش بالایی و قابل دسترس باقی بماند.
Stelrad توصیه می‌کند درپوش‌ها و Bleed Valve با دقت بسته شوند و از Over-tightening که ممکن است به اتصال آسیب بزند اجتناب شود.
مرحله ۱۳: حوله خشک‌کن را روی بست‌ها قرار دهید
برای مدل‌های بزرگ بهتر است دو نفر دستگاه را نگه دارند.
بعد از قرار گرفتن:
- اتصال همه براکت‌ها بررسی شود؛
- پیچ‌های نگهدارنده بسته شوند؛
- لقی دستگاه کنترل شود.
وزن حوله‌خشک‌کن نباید توسط لوله‌های گرمایش تحمل شود.
وظیفه نگهداری وزن بر عهده براکت‌های دیواری است.
مرحله ۱۴: حوله خشک‌کن را تراز کنید
تراز بودن علاوه بر ظاهر، برای هم‌راستا شدن شیرها با لوله‌ها اهمیت دارد.
Stelrad نیز استفاده از Spirit Level پیش از تثبیت نهایی را جزو مراحل نصب حوله‌رادیاتور قرار می‌دهد.
اگر دستگاه تراز نیست، ابتدا براکت‌ها را اصلاح کنید؛ لوله‌ها را با فشار به سمت رادیاتور نکشید.
مرحله ۱۵: شیرهای رفت و برگشت را نصب کنید
معمولاً حوله‌خشک‌کن آبی دارای دو اتصال پایین است که به:
- شیر رفت
- شیر برگشت یا Lockshield
متصل می‌شوند.
شیرها باید:
- با سایز اتصال دستگاه سازگار باشند؛
- با نوع لوله‌کشی هماهنگ باشند؛
- امکان سرویس دستگاه را فراهم کنند.
Stelrad نیز در راهنمای خود اتصال Pipework به حوله‌رادیاتور از طریق Valve مناسب را جزو مراحل اصلی نصب می‌داند.
آیا برای حوله خشک‌کن شیر ترموستاتیک لازم است؟
الزاماً نه، اما می‌تواند برای کنترل دمای فضا مفید باشد.
اگر TRV نصب می‌شود، باید:
- جهت جریان آن بررسی شود؛
- محل آن برای سنجش دمای محیط مناسب باشد؛
- پشت حوله ضخیم یا در محفظه بسته قرار نگیرد.
پوشاندن کامل Head شیر ترموستاتیک می‌تواند باعث شود دمای اطراف شیر با دمای واقعی حمام متفاوت باشد.
مرحله ۱۶: اتصالات لوله را بدون فشار مکانیکی ببندید
این مرحله بسیار مهم است.
لوله نباید:
- رادیاتور را به بالا هل دهد؛
- آن را به پایین بکشد؛
- باعث کج شدن دستگاه شود.
اگر دو اتصال دقیقاً روبه‌روی شیرها نیستند، بهتر است Pipework اصلاح شود.
استفاده از فشار مکانیکی برای مجبور کردن دو اتصال به رسیدن به یکدیگر می‌تواند در آینده زمینه نشتی ایجاد کند.
مرحله ۱۷: روش آب‌بندی اتصال را با نوع اتصال هماهنگ کنید
در اتصالات رزوه‌ای ممکن است طبق طراحی اتصال از:
- PTFE
- Sealant مناسب
- واشر
- O-ring
استفاده شود.
اما این مواد جای یکدیگر نیستند.
Stelrad برای بعضی اتصالات رزوه‌ای حوله‌رادیاتور استفاده از PTFE را ذکر می‌کند، ولی روش نهایی باید مطابق نوع Valve و Fitting همان محصول باشد.
برای اتصال دارای O-ring نباید بدون دلیل همان روش آب‌بندی اتصال رزوه‌ای مخروطی را تقلید کرد.
مرحله ۱۸: سیستم را به‌آرامی آبگیری کنید
بعد از اتمام اتصال:
- شیرها در وضعیت مناسب قرار بگیرند؛
- مدار به‌آرامی پر شود؛
- اتصالات هم‌زمان کنترل شوند.
اگر سیستم پکیج مستقل دارد، آبگیری طبق دستور همان سیستم انجام می‌شود.
اگر ساختمان موتورخانه مرکزی دارد، آبگیری یا باز کردن رایزر باید با مسئول تأسیسات هماهنگ شود.
مرحله ۱۹: حوله خشک‌کن را هواگیری کنید
هوا به بالاترین قسمت دستگاه حرکت می‌کند؛ بنابراین بعد از آبگیری باید از Bleed Valve خارج شود.
روش معمول:
- سیستم را در شرایط مناسب متوقف کنید.
- ظرف یا پارچه آماده کنید.
- شیر هواگیری را آرام باز کنید.
- اجازه دهید هوا خارج شود.
- با رسیدن جریان پیوسته آب، شیر را ببندید.
Stelrad نیز Bleeding را مرحله نهایی نصب حوله‌رادیاتور برای خارج کردن Air Pocket و رسیدن به گرمایش مناسب معرفی می‌کند.
چرا حوله خشک‌کن بعد از نصب از بالا سرد است؟
وجود هوا یکی از اولین احتمالات است.
چون هوا در قسمت بالایی دستگاه جمع می‌شود، ممکن است:
- پایین گرم باشد؛
- بالا سرد بماند.
در این حالت هواگیری بررسی اولیه مناسبی است.
اگر هواگیری انجام شد ولی مشکل باقی ماند، باید:
- شیرها
- جریان
- بالانس
- فشار سیستم
بررسی شوند.
مرحله ۲۰: فشار سیستم را بررسی کنید
در مدار بسته، بعد از هواگیری ممکن است فشار کاهش پیدا کند.
اگر سیستم دارای پکیج است، فشار باید بر اساس دستور سازنده همان دستگاه تنظیم شود.
برای موتورخانه مرکزی عدد ثابتی مثل فشار پکیج خانگی قابل تعمیم نیست؛ فشار به ارتفاع ساختمان و طراحی مدار وابسته است.
از پر کردن تجربی سیستم تا یک عدد دلخواه خودداری کنید.
مرحله ۲۱: تمام اتصالات را از نظر نشتی بررسی کنید
این نقاط را با دقت کنترل کنید:
- شیر رفت
- شیر برگشت
- اتصال شیر به دستگاه
- اتصال شیر به لوله
- Bleed Valve
- Blanking Plug
Stelrad نیز بعد از بازگرداندن آب، بررسی نشتی تمام اتصالات را یکی از مراحل اصلی نصب می‌داند.
بهتر است بررسی در دو مرحله انجام شود:
سیستم سرد
و دوباره:
پس از گرم شدن
زیرا تغییر دما می‌تواند نشتی بسیار جزئی بعضی اتصالات را آشکار کند.
مرحله ۲۲: سیستم را روشن و عملکرد حوله خشک‌کن را کنترل کنید
بعد از اطمینان از نبود نشتی، سیستم را روشن کنید.
دستگاه باید به‌تدریج گرم شود.
سه وضعیت مهم:
کل حوله خشک‌کن سرد است
جریان آب وجود ندارد یا یکی از شیرها بسته است.
پایین گرم و بالا سرد است
وجود هوا محتمل است.
فقط نزدیک ورودی گرم است
جریان ناکافی، شیر، بالانس یا نحوه اتصال باید بررسی شود.
آیا حوله خشک‌کن نیاز به بالانس دارد؟
بله، چون بخشی از همان مدار هیدرونیک است.
اگر مسیر حوله‌خشک‌کن مقاومت کمی داشته باشد و شیر آن کاملاً باز باشد، ممکن است دبی بیش از نیاز دریافت کند.
از طرف دیگر، اگر Lockshield بیش از حد بسته باشد، دستگاه به اندازه کافی گرم نمی‌شود.
بنابراین در سیستمی با چند رادیاتور، تنظیم جریان حوله‌خشک‌کن باید در کنار Balancing کل مدار انجام شود.
حوله خشک‌کن را به کدام لوله پکیج وصل کنیم؟
مدل آبی باید مانند یک Heat Emitter در مدار گرمایش قرار بگیرد.
یعنی به:
- رفت گرمایش
- برگشت گرمایش
متصل شود.
نباید آن را به لوله آب گرم مصرفی حمام متصل کرد.
آب مدار رادیاتورها و آب گرم مصرفی دو مدار متفاوت هستند.
این اشتباه در مرحله لوله‌کشی باید کاملاً از طراحی حذف شود.
آیا حوله خشک‌کن را می‌توان سری با رادیاتور دیگر نصب کرد؟
آرایش مدار باید براساس طراحی کل سیستم باشد.
در سیستم‌های معمول جدید، بهتر است هر Heat Emitter به شکلی متصل شود که امکان کنترل مناسب جریان وجود داشته باشد.
اتصال سری ساده می‌تواند باعث شود دمای آب ورودی دستگاه بعدی کاهش پیدا کند و کنترل مستقل دشوار شود.
بنابراین قبل از تغییر Pipework، نوع شبکه:
- دو لوله‌ای
- کلکتوری
- یا سیستم موجود
را مشخص کنید.
لوله‌های حوله خشک‌کن بهتر است از کف بیایند یا دیوار؟
هر دو امکان‌پذیر هستند.
خروج از کف
اغلب اجرای ساده‌ای دارد و می‌تواند با Straight Valve ترکیب شود، بسته به مدل.
خروج از دیوار
ظاهر تمیزتری ایجاد می‌کند و می‌توان Pipework را بیشتر مخفی کرد، اما نیازمند اندازه‌گیری بسیار دقیق پیش از کاشی‌کاری است.
انتخاب نهایی باید براساس:
- نوع شیر
- مدل حوله‌خشک‌کن
- ساختار دیوار
- جزئیات معماری
انجام شود.
آیا می‌توان حوله خشک‌کن را روی کناف نصب کرد؟
امکان‌پذیر است، اما پیچ کردن آن فقط به صفحه گچی بدون بررسی سازه پشت دیوار مناسب نیست.
باید:
- وزن خشک دستگاه
- حجم آب
- بار احتمالی حوله‌ها
- نوع سازه پشت صفحه
در نظر گرفته شود.
بهترین حالت این است که محل نصب از قبل دارای پشت‌بند یا عضو سازه‌ای مناسب باشد.
آیا می‌توان حوله خشک‌کن را روی دیوار کاشی‌شده نصب کرد؟
بله.
اما دو مرحله جدا وجود دارد:
عبور ایمن از کاشی
و:
مهار شدن داخل بستر مناسب پشت کاشی
خود کاشی نباید تنها عضو تحمل‌کننده وزن باشد.
آیا فاصله حوله خشک‌کن از دیوار مهم است؟
بله.
فاصله توسط براکت محصول تعیین می‌شود و باید فضای کافی برای:
- گردش هوا
- قرار دادن حوله
- نظافت
- دسترسی
ایجاد کند.
در برخی محصولات براکت‌ها قابلیت تنظیم عمق دارند. Purmo نیز در بعضی سیستم‌های نگهدارنده امکان تنظیم عمق را جزو ویژگی نصب معرفی می‌کند.
عدد دقیق را از Drawing دستگاه بردارید.
حوله خشک‌کن کوچک حمام را هم گرم می‌کند؟
ممکن است، ولی نباید از روی ابعاد ظاهری نتیجه گرفت.
توان خروجی به مواردی مثل:
- ارتفاع
- عرض
- تعداد لوله‌ها
- طراحی
- دمای آب
- ΔT
وابسته است.
همچنین وقتی سطح زیادی از دستگاه با حوله پوشیده شود، نحوه انتقال حرارت به فضای حمام تغییر می‌کند.
بنابراین اگر حوله‌خشک‌کن منبع اصلی گرمایش حمام است، ظرفیت حرارتی اعلام‌شده آن باید با Heat Loss فضا مقایسه شود.
۱۰ اشتباه رایج در نصب حوله خشک‌کن
۱. اجرای لوله قبل از انتخاب مدل
ممکن است Center Distance دستگاه با Pipework تطبیق نداشته باشد.
۲. اندازه گرفتن عرض دستگاه به جای فاصله اتصال‌ها
عرض کلی الزاماً فاصله دو شیر نیست.
۳. انتخاب شیر فقط براساس ظاهر
Straight یا Angled باید با جهت Pipework سازگار باشد.
۴. در نظر نگرفتن کف تمام‌شده
ارتفاع لوله بعد از سرامیک و ملات تغییر می‌کند.
۵. استفاده از بست نامناسب برای دیوار
وزن دستگاه بعد از آبگیری بیشتر می‌شود.
۶. سوراخ‌کاری بدون بررسی تأسیسات پشت دیوار
حمام معمولاً تراکم زیادی از لوله و کابل دارد.
۷. مجبور کردن لوله‌ها به رسیدن به شیر
فشار مکانیکی روی اتصالات می‌تواند زمینه نشتی باشد.
۸. روشن کردن سیستم بدون هواگیری
هوای جمع‌شده می‌تواند باعث سرد ماندن قسمت بالای دستگاه شود.
۹. کنترل نکردن نشتی بعد از گرم شدن
نشتی ممکن است با تغییر دما آشکار شود.
۱۰. اتصال حوله خشک‌کن آبی به مدار آب گرم مصرفی
حوله‌خشک‌کن Hydronic باید جزئی از مدار گرمایش باشد، نه لوله آب گرم شیرآلات.
چه زمانی نصب را به تأسیسات‌کار بسپاریم؟
اگر فقط دستگاه را روی لوله‌کشی از قبل آماده و کاملاً منطبق نصب می‌کنید، بخشی از کار مکانیکی برای فرد باتجربه قابل انجام است.
اما در این شرایط استفاده از نصاب منطقی‌تر است:
- تغییر Pipework
- باز کردن دیوار یا کف
- نصب روی کناف
- اتصال به موتورخانه مشترک
- تغییر رایزر
- پرس یا لحیم لوله
- تشخیص نامشخص رفت و برگشت
- تغییر نوع مدار
- وجود نشتی قبلی
- بالانس چند رادیاتور
در مدل برقی یا Dual Fuel نیز اتصال برق در محیط حمام باید طبق الزامات محصول و مقررات مربوط به محیط مرطوب انجام شود.
چک‌لیست قبل از تحویل نصب
بعد از پایان کار بررسی کنید:
- مدل و ظرفیت دستگاه مناسب است.
- محل نصب درست انتخاب شده است.
- فاصله لوله‌ها با Drawing دستگاه تطابق دارد.
- Pipework کج نیست.
- دستگاه تراز است.
- بست‌ها کاملاً محکم هستند.
- دیوار تحمل وزن دستگاه را دارد.
- شیر رفت و برگشت قابل دسترس‌اند.
- هواگیر قابل دسترس است.
- هیچ فشار مکانیکی روی لوله‌ها وجود ندارد.
- دستگاه هواگیری شده است.
- فشار مدار کنترل شده است.
- هیچ اتصال مرطوب نیست.
- بعد از گرم شدن نیز نشتی وجود ندارد.
- تمام سطح دستگاه به‌طور طبیعی گرم می‌شود.
- سایر رادیاتورهای مدار نیز عملکرد مناسب دارند.
جمع‌بندی
در نصب حوله خشک‌کن سه موضوع بیشتر از همه اهمیت دارند:
اول: اندازه‌گیری قبل از لوله‌کشی
مدل دستگاه، فاصله مرکز اتصالات و نوع شیر باید قبل از نهایی شدن Pipework مشخص باشند.
دوم: نصب مکانیکی صحیح
بست مناسب، دیوار مقاوم و تراز بودن دستگاه اهمیت دارند؛ لوله‌ها نباید وزن حوله‌خشک‌کن را تحمل کنند.
سوم: راه‌اندازی صحیح مدار
بعد از اتصال باید سیستم آبگیری، هواگیری و از نظر نشتی بررسی شود و در صورت نیاز جریان دستگاه با مدار گرمایش بالانس شود.
اگر پروژه هنوز در مرحله ساخت یا بازسازی است، مهم‌ترین تصمیم این است که حوله‌خشک‌کن را قبل از کاشی‌کاری نهایی انتخاب کنید. این کار فاصله لوله‌ها، ارتفاع و محل خروج Pipework را دقیق می‌کند و از اتصالات اضافی و تخریب دوباره جلوگیری می‌کند.
سوالات متداول
فاصله لوله‌های حوله خشک‌کن چقدر باید باشد؟
عدد ثابتی ندارد. فاصله باید از نقشه فنی همان مدل و با در نظر گرفتن شیرهای مورد استفاده استخراج شود. عرض کلی دستگاه را با فاصله مرکز اتصالات اشتباه نگیرید.
ارتفاع نصب حوله خشک‌کن از کف چقدر است؟
به مدل و براکت محصول بستگی دارد. بعضی سازندگان حداقل فاصله مشخصی اعلام می‌کنند، اما یک عدد را نباید به همه محصولات تعمیم داد. دیتاشیت همان مدل معیار اصلی است.
رفت حوله خشک‌کن کدام طرف است؟
به مدل، Valve Arrangement و طراحی مدار بستگی دارد. اگر سازنده جهت مشخص کرده است همان جهت باید رعایت شود.
آیا حوله خشک‌کن به پکیج وصل می‌شود؟
مدل آبی بله؛ مانند سایر رادیاتورها به مدار رفت و برگشت گرمایش پکیج متصل می‌شود.
آیا حوله خشک‌کن به آب گرم حمام وصل می‌شود؟
خیر. حوله‌خشک‌کن Hydronic باید به مدار گرمایش متصل شود، نه لوله آب گرم مصرفی شیرآلات.
چرا حوله خشک‌کن بعد از نصب از بالا سرد است؟
هوای محبوس یکی از محتمل‌ترین دلایل است. ابتدا دستگاه را به روش صحیح هواگیری کنید.
چرا حوله خشک‌کن کامل گرم نمی‌شود؟
هوا، بسته بودن شیر، دبی پایین، بالانس نامناسب یا مشکل اتصال از موارد قابل بررسی هستند.
آیا شیر ترموستاتیک برای حوله خشک‌کن مناسب است؟
در صورت سازگاری با سیستم می‌تواند استفاده شود، اما محل Head شیر نباید طوری باشد که با حوله پوشانده شود و دمای اشتباه حس کند.
لوله حوله خشک‌کن از کف بهتر است یا دیوار؟
هیچ‌کدام مطلقاً بهتر نیست. خروج از دیوار معمولاً ظاهر تمیزتری دارد ولی اجرای دقیق‌تری می‌خواهد؛ خروج از کف در بعضی پروژه‌ها ساده‌تر است.
آیا می‌توان حوله خشک‌کن را به موتورخانه وصل کرد؟
بله، مدل آبی می‌تواند بخشی از مدار موتورخانه باشد، اما تغییر یا تخلیه رایزر مشترک باید با مسئول تأسیسات هماهنگ شود.
آیا حوله خشک‌کن باید هواگیری شود؟
بله. بعد از نصب یا ورود هوا به مدار، هوای جمع‌شده در بالای دستگاه باید از Bleed Valve خارج شود.
