نصب آبگرمکن ایستاده فقط قراردادن مخزن روی زمین و وصل‌کردن چند لوله نیست. پیش از راه‌اندازی باید محل نصب، ورودی آب سرد و خروجی آب گرم، شیر اطمینان، مسیر دودکش در مدل گازی و اتصال برق در مدل برقی بررسی شوند. در این راهنما مراحل کار و نکاتی را می‌خوانید که به شما کمک می‌کنند بر نصب نظارت کنید و بدانید چه بخش‌هایی حتماً باید به تکنسین واجد صلاحیت سپرده شود.

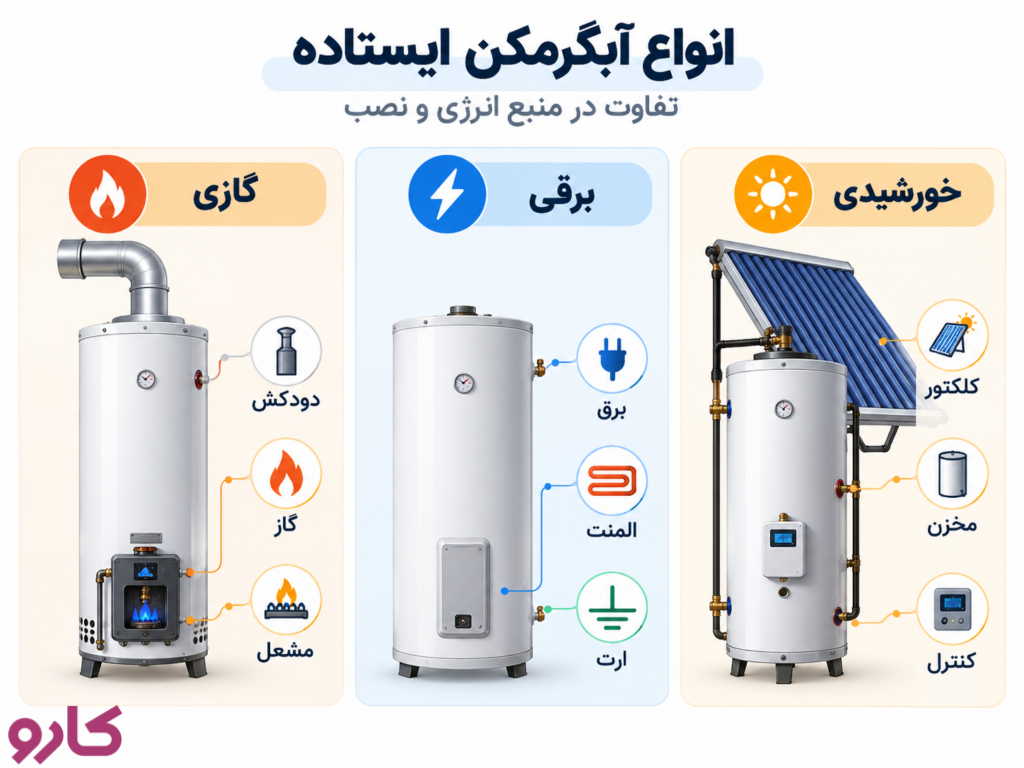

انواع آبگرمکن ایستاده و تفاوت نصب آن‌ها
آبگرمکن ایستاده یا زمینی معمولاً دستگاهی مخزن‌دار است که آب را ذخیره و به‌تدریج گرم می‌کند. بااین‌حال، نوع انرژی و طراحی اتصالات در مدل‌های مختلف یکسان نیست.
آبگرمکن ایستاده گازی
در این مدل، مشعل گازی آب داخل مخزن را گرم می‌کند. تأمین هوای احتراق، خروج ایمن دود، سلامت مسیر گاز و کنترل عملکرد مشعل از پیش‌نیازهای نصب هستند. آبگرمکن‌های گازی فقط باید با نوع گاز و فشار ورودیِ مجازِ مشخص‌شده روی پلاک دستگاه راه‌اندازی شوند.
آبگرمکن ایستاده برقی
آبگرمکن مخزنی برقی با المنت و ترموستات کار می‌کند و برخلاف مدل گازی، به دودکش احتراق نیازی ندارد؛ اما اتصال زمین حفاظتی، حفاظت الکتریکی مناسب و ظرفیت مدار برق اهمیت دارند. برق‌دارکردن دستگاه پیش از پرشدن کامل مخزن می‌تواند به المنت آسیب بزند.
اگر هدف تغییر یک دستگاه گازی به نمونه برقی است، ابتدا محدودیت‌های فنی و ایمنی تبدیل آبگرمکن گازی به برقی را بررسی کنید. تغییر منبع انرژی در یک دستگاه موجود، جایگزین ساده‌ای برای انتخاب مدل طراحی‌شده توسط سازنده نیست.
آبگرمکن خورشیدی مخزن‌دار
در برخی سامانه‌های خورشیدی، مخزن به‌صورت ایستاده نصب می‌شود و انرژی از کلکتور خورشیدی تأمین می‌گردد. مسیر گردش سیال، تجهیزات کنترلی و احتمال وجود گرم‌کن کمکی باعث می‌شود روش نصب آن با آبگرمکن گازی معمولی متفاوت باشد.
توجه کنید که جزئیات نصب آبگرمکن دیواری به دستگاه دیواری مربوط است؛ نباید محل اتصال لوله‌ها یا شرایط نصب آن را بدون بررسی دفترچه، به مدل مخزنی ایستاده تعمیم داد.
شرایط و ابزارهای لازم پیش از نصب
محل نصب باید کف محکم و تراز داشته باشد و وزن مخزنِ پر از آب را تحمل کند. فضای اطراف دستگاه باید برای سرویس و بررسی اتصالات قابل‌دسترسی باشد. فاصله از دیوار، مواد قابل‌اشتعال و سایر تجهیزات را باید از دفترچه همان مدل و الزامات محل نصب تعیین کرد؛ یک عدد ثابت برای همه آبگرمکن‌ها معتبر نیست.
در مدل گازی، تهویه و مسیر مجاز دودکش باید پیش از جانمایی نهایی بررسی شود. دستگاه نباید در فضای فاقد هوای احتراق کافی یا مکان نامناسبی مانند حمام نصب شود. در مدل برقی نیز محیط، درجه حفاظت دستگاه و تجهیزات برقی باید با شرایط رطوبت محل سازگار باشند.
تکنسین بسته به نوع اتصال از تراز، آچار مناسب، اتصالات و لوله‌های تأییدشده، تجهیزات آب‌بندی، ابزار کنترل نشتی و وسایل اندازه‌گیری لازم استفاده می‌کند. جنس و روش اتصال لوله آب، نوع رابط گاز، شیرآلات و تجهیزات حفاظتی باید مطابق مشخصات دستگاه انتخاب شوند؛ استفاده از هر شیلنگ یا بستِ در دسترس، به معنی نصب استاندارد نیست.
پیش از شروع کار، دفترچه راهنما، پلاک مشخصات، مسیر آب و انرژی و شرایط گارانتی را بررسی کنید. اگر دستگاه از نوع پکیج است و مدار گرمایش ساختمان را هم تغذیه می‌کند، مراحل نصب پکیج دیواری متفاوت است.
ورودی و خروجی آبگرمکن ایستاده کدام است؟
در آبگرمکن مخزنی، آب سرد وارد مخزن می‌شود و آب گرم از مسیر خروجی به شیرآلات ساختمان می‌رسد. محل فیزیکی این دو اتصال در همه برندها یکسان نیست. در بعضی مدل‌ها هر دو اتصال روی مخزن قرار دارند و در برخی دیگر، اتصال‌ها در پهلو یا پایین دستگاه تعبیه شده‌اند. ملاک قطعی، علامت‌گذاری سازنده و نقشه اتصالات همان مدل است؛ نه حدس‌زدن براساس ارتفاع لوله یا رنگ شیلنگ.
| اتصال یا قطعه | وظیفه | نکته مهم هنگام نصب |
| ورودی آب سرد | ورود آب مصرفی به مخزن | با علامت ورودی یا نقشه دستگاه شناسایی شود؛ شیر قطع‌کنِ مناسب در مسیر تغذیه در نظر گرفته شود. |
| خروجی آب گرم | انتقال آب گرم به مصرف‌کننده | با خروجی آب سرد جابه‌جا نشود؛ عایق‌کاری لوله در صورت نیاز بررسی شود. |
| شیر اطمینان | تخلیه فشار اضافی و، در انواع مجهز، حفاظت در برابر دمای بیش‌ازحد | نوع، ظرفیت و محل نصب فقط براساس طراحی دستگاه تعیین شود؛ مسیر تخلیه مسدود نشود. |
| شیر تخلیه مخزن | تخلیه کنترل‌شده آب برای سرویس | دسترسی و مسیر تخلیه ایمن داشته باشد. |
| ورودی گاز یا برق | تأمین انرژی دستگاه | اتصال و آزمایش آن به فرد واجد صلاحیت سپرده شود. |
| دهانه دودکش در مدل گازی | خروج محصولات احتراق | با مسیر دودکش مناسب و تأییدشده متصل شود. |
اگر روی آبگرمکن ایستاده جنرال یا هر برند دیگری علامت‌ها ناخوانا هستند، پیش از اتصال آب از روی پلاک مدل، دفترچه و نقشه فنی آن را شناسایی کنید. جابه‌جاکردن ورودی و خروجی ممکن است عملکرد دستگاه و ایمنی مجموعه را مختل کند.

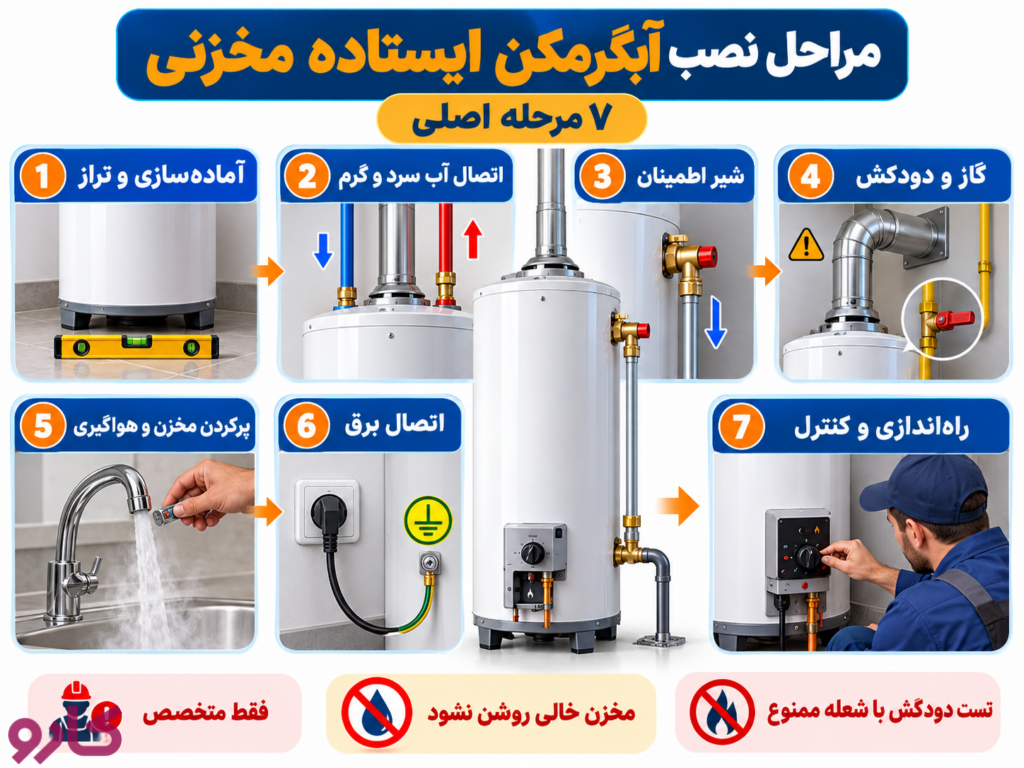

مراحل نصب آبگرمکن ایستاده مخزنی
این مراحل، ترتیب کار و نقاط کنترل را توضیح می‌دهند؛ اجرای لوله‌کشی گاز، دودکش، سیم‌کشی و راه‌اندازی نهایی باید توسط فرد واجد صلاحیت و مطابق دفترچه دستگاه انجام شود.
مرحله اول: آماده‌سازی و ترازکردن محل
ابتدا تکنسین مقاومت کف، مسیر احتمالی نشت یا تخلیه آب، دسترسی به اتصالات و فضای سرویس را بررسی می‌کند. سپس مخزن در محل مناسب قرار می‌گیرد و تراز آن کنترل می‌شود. برای جلوگیری از خسارت ناشی از نشتی، در صورت نیاز باید تمهیدات جمع‌آوری یا تخلیه آب در نظر گرفته شود.
مرحله دوم: اتصال آب سرد و آب گرم
پس از شناسایی دهانه‌ها، لوله آب سرد به ورودی و لوله آب گرم ساختمان به خروجی متصل می‌شود. شیر قطع‌کن روی مسیر تغذیه آب سرد امکان قطع آب هنگام سرویس را فراهم می‌کند. لوله، اتصال و روش آب‌بندی باید برای آب آشامیدنی و دمای کاری دستگاه مناسب باشند.
وجود شیر یک‌طرفه یا فشارشکن می‌تواند مدار را از نظر انبساط حرارتی به سیستم بسته تبدیل کند. در چنین شرایطی، تکنسین باید نیاز به مخزن انبساط یا تجهیز حفاظتی متناسب با طراحی لوله‌کشی را بررسی کند.
مرحله سوم: نصب و بررسی شیر اطمینان
شیر اطمینان یکی از اجزای حیاتی آبگرمکن مخزنی است. نمی‌توان برای همه مدل‌ها حکم داد که این شیر حتماً روی لوله خروجی آب گرم نصب می‌شود. محل آن ممکن است دهانه اختصاصی مخزن یا آرایش حفاظتی تعیین‌شده توسط سازنده باشد.
شیر باید از نظر نوع و ظرفیت با دستگاه سازگار باشد. هیچ شیر قطع‌کن یا مانعی نباید بین مخزن و شیر اطمینانی قرار گیرد که برای حفاظت مستقیم مخزن طراحی شده است. مسیر خروجیِ شیر نیز نباید با درپوش، شیر یا محدودکننده جریان بسته شود؛ تخلیه احتمالی باید به محل ایمن هدایت شود و امکان مشاهده آن وجود داشته باشد. نحوه اجرا به دفترچه دستگاه و الزامات فنی محل بستگی دارد.
مرحله چهارم: اتصال گاز و دودکش در مدل‌های گازی
تکنسین سازگاری نوع گاز، شرایط لوله‌کشی، شیر قطع‌کن و مسیر دودکش را بررسی می‌کند. اتصال نهایی گاز و آزمایش نشتی باید با تجهیزات و روش مناسب انجام شود. بررسی دودکش نیز باید پیش از روشن‌کردن مشعل کامل شود.
برای آزمایش مکش دودکش از کبریت، فندک یا هر شعله باز استفاده نکنید. روش کنترل جریان دود و احتراق باید با نوع آبگرمکن و دستورالعمل فنی سازگار باشد.
مرحله پنجم: پرکردن مخزن و خروج هوا
پیش از روشن‌کردن دستگاه، تکنسین مسیر آب را باز می‌کند تا مخزن کاملاً پر شود و هوای محبوس از مسیر مناسب خارج گردد. خروج پیوسته آب از شیر آب گرم، پس از هواگیری طبق دفترچه، یکی از نشانه‌های پرشدن مسیر است؛ درعین‌حال لازم است نشتی اتصالات هم کنترل شود.
هیچ آبگرمکن مخزنی را با مخزن خالی روشن نکنید؛ این موضوع به‌ویژه برای حفاظت از المنت آبگرمکن برقی اهمیت دارد.
مرحله ششم: اتصال برق در مدل‌های برقی
اتصال برقی، ظرفیت مدار، سیم ارت و وسایل حفاظت در برابر برق‌گرفتگی باید توسط برق‌کار واجد صلاحیت بررسی شوند. از چندراهی یا کابل نامناسب برای تغذیه آبگرمکن استفاده نکنید. اگر دستگاه با برق مستقیم یا اتصال ثابت نصب می‌شود، شیوه سیم‌کشی باید دقیقاً مطابق دفترچه باشد.
مرحله هفتم: راه‌اندازی و کنترل اولیه
بعد از اطمینان از پرشدن مخزن و سلامت تجهیزات ایمنی، تکنسین دستگاه را مطابق دستورالعمل سازنده راه‌اندازی می‌کند؛ سپس عملکرد کنترل دما، گرم‌شدن آب، نشتی احتمالی و در مدل گازی کیفیت احتراق و تخلیه دود را بررسی می‌کند.
نکات مهم نصب دودکش و لوله‌کشی آبگرمکن ایستاده
دودکش آبگرمکن ایستاده باید چه ویژگی‌هایی داشته باشد؟
در مدل گازی، دودکش باید برای نوع دستگاه، ظرفیت و شرایط ساختمان مناسب باشد و محصولات احتراق را به بیرون هدایت کند. قطر و جنس لوله، ارتفاع، شیب بخش‌های افقی، نحوه اتصال و محل خروج دود با طراحی دستگاه و ضوابط اجرایی مشخص می‌شوند؛ بنابراین عدد ثابت یا یک نوع کلاهک را نمی‌توان برای تمام مدل‌ها تجویز کرد.
مسیر دودکش نباید مسدود، جداشده یا به سامانه تهویه نامناسب متصل باشد. چنانچه دود به محیط برمی‌گردد، دستگاه نباید استفاده شود تا مشکل توسط متخصص برطرف گردد. قواعد نصب دودکش آبگرمکن دیواری می‌تواند برای شناخت تفاوت روش‌های خروج دود مفید باشد، اما جای دستورالعمل مدل ایستاده را نمی‌گیرد.
در محل نصب تجهیزات گازسوز، هشداردهنده استاندارد مونوکسیدکربن نیز می‌تواند لایه محافظتی مکمل باشد؛ این هشداردهنده جای دودکش سالم و سرویس تخصصی را نمی‌گیرد.
برای لوله‌کشی آبگرمکن زمینی چه نکاتی مهم است؟
بررسی سازگاری جنس لوله و اتصالات با دما و فشار کاری، امکان قطع آب ورودی، جلوگیری از فشار مکانیکی روی دهانه‌های مخزن و امکان تخلیه ایمن از مهم‌ترین موارد است. مسیر آب گرم در صورت نیاز عایق می‌شود تا اتلاف حرارت کاهش یابد. آب‌بندی باید متناسب با نوع اتصال باشد؛ برای نمونه، نوار آب‌بندیِ رزوه‌ای را نمی‌توان به همه انواع مهره‌ماسوره و اتصال واشردار تعمیم داد.
چک‌لیست راه‌اندازی و تحویل آبگرمکن ایستاده
پیش از تحویل دستگاه، موارد زیر باید بررسی شوند. برخی را صاحب‌خانه می‌تواند از نظر ظاهری مشاهده کند، اما تأیید عملکرد فنی و تجهیزات ایمنی با نصاب است.
| مورد بررسی | وضعیت قابل‌قبول | مسئول بررسی |
| موقعیت مخزن | دستگاه تراز، ثابت و قابل‌دسترسی است. | نصاب |
| ورودی و خروجی آب | اتصال‌ها مطابق علامت‌های مدل هستند و نشتی دیده نمی‌شود. | نصاب |
| شیر اطمینان و تخلیه | قطعه مناسب نصب شده و مسیر خروجی مسدود نیست. | نصاب |
| پرشدن مخزن | هواگیری و پرشدن پیش از راه‌اندازی تأیید شده است. | نصاب |
| اتصال گاز و دودکش | نبود نشتی و تخلیه صحیح دود با روش حرفه‌ای کنترل شده است. | تکنسین واجد صلاحیت |
| اتصال برق | ارت، مدار و حفاظت الکتریکی مناسب تأیید شده است. | برق‌کار واجد صلاحیت |
| آب گرم مصرفی | دما پایدار و متناسب با تنظیمات و شرایط مصرف است. | نصاب و کاربر |
دمای بیش‌ازحد آب می‌تواند باعث سوختگی شود. تنظیم ترموستات و در صورت نیاز استفاده از شیر مخلوط‌کنِ محدودکننده دما باید با توجه به دفترچه و شرایط بهره‌برداری انجام شود.
مشکلات رایج پس از نصب و زمان توقف استفاده
اگر آبگرمکن پس از راه‌اندازی درست کار نمی‌کند، ابتدا نوع علامت را مشخص کنید؛ هر مشکل لزوماً ناشی از نصب نادرست نیست.
- آب گرم نمی‌شود یا دیر گرم می‌شود: ممکن است تنظیم دما، ظرفیت دستگاه، منبع انرژی یا قطعات حرارتی نیاز به بررسی داشته باشند. در مدل مخزنی، زمان گرم‌شدن مقدار زیادی آب را با عملکرد آبگرمکن لحظه‌ای اشتباه نگیرید.
- آب گرم فشار کمی دارد: ابتدا مشخص شود مشکل فقط در خروجی آب گرم است یا آب سرد ساختمان نیز کم‌فشار است. گرفتگی مسیر، شیر نیمه‌باز و مشکلات لوله‌کشی از احتمال‌های قابل‌بررسی‌اند.
- اطراف اتصالات آب خیس می‌شود: احتمال نشتی وجود دارد. برای جلوگیری از خسارت، استفاده از دستگاه را متوقف کنید و از تکنسین بخواهید محل اتصال را بررسی کند.
- از مسیر شیر اطمینان آب خارج می‌شود: خروج آب ممکن است به انبساط حرارتی، فشار نامناسب یا نقص قطعه مرتبط باشد. مسیر تخلیه را هرگز مسدود نکنید و علت را به متخصص بسپارید.
- بوی گاز، برگشت دود یا هشدار مونوکسیدکربن مشاهده می‌شود: استفاده را فوراً متوقف کنید، افراد را به هوای آزاد ببرید و با خدمات اضطراری مربوط تماس بگیرید. در صورت بوی گاز، کلید برق یا وسیله جرقه‌زا را دست‌کاری نکنید.
برای بررسی علت‌های عمومی خرابی پس از نصب، راهنمای عیب‌یابی آبگرمکن مکمل این آموزش است؛ تعمیر ترموستات، مشعل، تجهیزات گاز و قطعات برقی موضوع نصب اولیه نیست.
انتخاب نصاب برای نصب آبگرمکن ایستاده
پیش از هماهنگی با نصاب، مدل دقیق آبگرمکن، گازی یا برقی بودن آن، وضعیت لوله‌های آب، وجود دودکش مناسب و شرایط محل نصب را مشخص کنید. بهتر است از فرد مجری بخواهید پس از پایان کار، شیوه قطع اضطراری انرژی، نشانه‌های خرابی و مدارک گارانتی را توضیح دهد.
برای یافتن متخصص مرتبط می‌توانید فهرست نصب و تعمیر آبگرمکن و پکیج در کارو را بررسی کنید و پیش از توافق، صلاحیت و تجربه فرد در مدل موردنظر را بسنجید.
جمع‌بندی
در نصب آبگرمکن ایستاده، مهم‌ترین کارها شناسایی درست اتصال‌های دستگاه، انتخاب محل مناسب، نصب اصولی شیر اطمینان و کنترل ایمنی پیش از راه‌اندازی است. چون آرایش اتصالات و الزامات هر مدل متفاوت است، دفترچه سازنده باید مبنای نصب قرار گیرد و بخش‌های مربوط به گاز، دودکش و برق توسط فرد واجد صلاحیت اجرا شوند.
سؤالات متداول (FAQ)
ورودی آب سرد و خروجی آب گرم آبگرمکن ایستاده کجاست؟
محل آن‌ها در همه مدل‌ها یکسان نیست. ممکن است هر دو روی مخزن یا در بخش‌های متفاوت بدنه باشند. برای تشخیص قطعی باید علامت‌های دستگاه و نقشه اتصالات همان مدل را بررسی کرد.
آیا می‌توان آبگرمکن ایستاده را شخصاً نصب کرد؟
بررسی دفترچه و آماده‌سازی اطلاعات محل نصب امکان‌پذیر است، اما لوله‌کشی گاز، نصب و کنترل دودکش، کارهای الکتریکی و راه‌اندازی نهایی به تخصص نیاز دارند و باید به فرد واجد صلاحیت سپرده شوند.
شیر اطمینان آبگرمکن ایستاده روی ورودی آب نصب می‌شود یا خروجی؟
پاسخ به نوع شیر و طراحی آبگرمکن بستگی دارد. شیر حفاظت از فشار یا دمای مخزن باید در محل مشخص‌شده توسط سازنده قرار گیرد. جای آن را نمی‌توان تنها از روی سرد یا گرم بودن یکی از لوله‌ها تعیین کرد.
برای نصب آبگرمکن ایستاده جنرال چه تفاوتی وجود دارد؟
مدل دقیق جنرال تعیین می‌کند محل اتصال‌ها، نوع سوخت، تجهیزات حفاظتی و شرایط نصب چیست. بدون شماره مدل و دفترچه، نمی‌توان آرایش لوله‌کشی یا ابعاد و فاصله‌های نصب را به همه محصولات این نام تعمیم داد.
آبگرمکن برقی ایستاده به دودکش نیاز دارد؟
آبگرمکن تمام‌برقی که برای گرم‌کردن آب از المنت استفاده می‌کند، دود حاصل از احتراق ندارد و به دودکش گازی نیاز ندارد؛ اما باید مطابق مشخصات مدل، به مدار برق و حفاظت الکتریکی مناسب متصل شود.
آیا تماشای فیلم نصب آبگرمکن ایستاده برای راه‌اندازی کافی است؟
خیر. فیلم آموزشی ممکن است به شناخت قطعات و ترتیب مراحل کمک کند، ولی نمی‌تواند شرایط دودکش، نوع اتصال گاز، وضعیت برق و مناسب‌بودن شیر اطمینان در محل واقعی نصب را تأیید کند.
