اگر رادیاتور فقط از یک قسمت گرم می‌شود، قبل از هواگیری یا تماس با تعمیرکار ببینید دقیقاً کدام قسمت سرد مانده است.

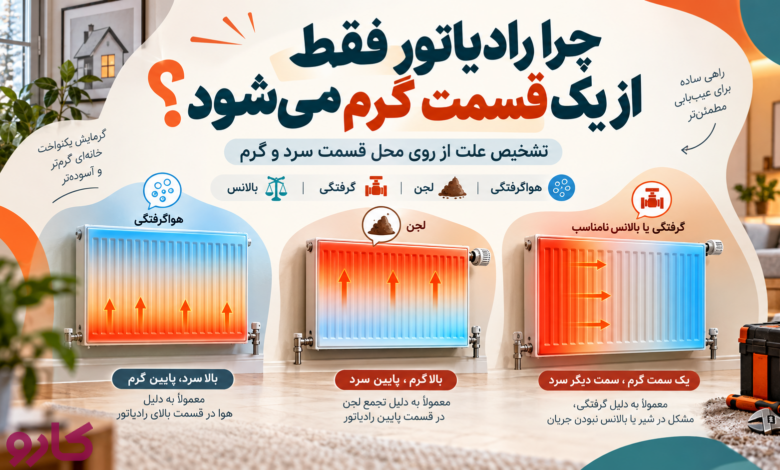

الگوی دمای رادیاتور سرنخ مهمی درباره علت خرابی می‌دهد. اگر بالای رادیاتور سرد و پایین آن گرم باشد، هوای محبوس یکی از محتمل‌ترین علت‌هاست. اگر بالا گرم ولی پایین سرد باشد، لجن و رسوبات مدار بیشتر مطرح می‌شوند. اگر سمت ورود آب داغ ولی سمت مقابل سرد بماند، باید جریان آب، شیرها، بالانس سیستم و گرفتگی احتمالی بررسی شوند.
Worcester Bosch و Baxi نیز برای تشخیص مشکلات رادیاتور بین سرد بودن قسمت بالا و پایین تفاوت قائل می‌شوند: قسمت بالای سرد بیشتر با هوا و قسمت پایین سرد بیشتر با تجمع sludge یا ذرات در مدار مرتبط است.
اول مشخص کنید کدام قسمت رادیاتور سرد است
قبل از هر کاری سیستم گرمایش را برای مدتی روشن کنید تا رادیاتورها فرصت گرم شدن داشته باشند. سپس با احتیاط وضعیت دمای قسمت‌های مختلف را مقایسه کنید.
| الگوی دما | محتمل‌ترین علت‌ها | اولین اقدام |
|---|---|---|
| بالا سرد، پایین گرم | هوای محبوس | بررسی نیاز به هواگیری |
| بالا گرم، پایین سرد | لجن، ذرات یا ضعف گردش | بررسی گرفتگی مدار |
| کنار شیر ورودی گرم، سمت دیگر سرد | جریان کم، شیر، بالانس یا گرفتگی | بررسی شیرها و گردش آب |
| وسط یا چند نقطه سرد | هوا، رسوب یا گرفتگی موضعی | بررسی الگوی مشکل |
| یک رادیاتور نصفه گرم، بقیه سالم | ایراد همان رادیاتور یا شیرها | عیب‌یابی موضعی |
| چند رادیاتور به‌صورت نابرابر گرم می‌شوند | بالانس نامناسب یا گردش ضعیف | بررسی کل مدار |
نکته مهم این است که یک الگو به‌تنهایی تشخیص قطعی نیست؛ اما کمک می‌کند قبل از دستکاری قطعات، جهت عیب‌یابی مشخص شود.
حالت اول: بالای رادیاتور سرد و پایین آن گرم است
این یکی از شناخته‌شده‌ترین الگوهاست.
وقتی هوا وارد مدار گرمایش می‌شود، به دلیل سبک‌تر بودن نسبت به آب در قسمت بالای رادیاتور جمع می‌شود. در نتیجه آب گرم نمی‌تواند تمام فضای رادیاتور را پر کند و قسمت پایین گرم می‌شود اما بالا سرد یا ولرم باقی می‌ماند.
Worcester Bosch سرد بودن بالای رادیاتور در کنار گرم بودن پایین آن را نشانه معمول تجمع هوا می‌داند و هواگیری را اقدام اصلی معرفی می‌کند.
نشانه‌های دیگری که این احتمال را تقویت می‌کنند شامل صدای شرشر یا قل‌قل هنگام گرم شدن و گرم شدن نامنظم بخش بالایی رادیاتور هستند.
چه کار کنیم؟
در این وضعیت اولین اقدام منطقی هواگیری رادیاتور است.
برای انجام آن، سیستم گرمایش باید خاموش و رادیاتور خنک شود. سپس شیر هواگیری به‌آرامی باز می‌شود تا هوای محبوس خارج شود و وقتی جریان یکنواخت آب دیده شد، شیر بسته می‌شود. پس از پایان کار نیز فشار پکیج باید دوباره کنترل شود، زیرا هواگیری ممکن است فشار مدار را کاهش دهد.
مراحل کامل بهتر است در مقاله مستقل آموزش هواگیری پکیج و رادیاتورها دنبال شود؛ این صفحه در نقشه محتوایی کارو نیز به‌صورت مقاله مستقل Cluster/Supporting تعریف شده است.
حالت دوم: بالای رادیاتور گرم ولی پایین آن سرد است
این حالت دقیقاً برعکس هواگرفتگی است و به همین دلیل هواگیری همیشه پاسخ مناسبی نیست.
اگر بالای رادیاتور خوب گرم شده اما قسمت پایین آن سرد یا بسیار خنک‌تر است، تجمع لجن، اکسید آهن و ذرات داخل مدار یکی از علت‌های مهم است.
Worcester Bosch توضیح می‌دهد که در حالت «بالا گرم، پایین سرد»، تجمع sludge و گردش ضعیف آب از دلایل اصلی هستند. Baxi نیز تجمع لجن در پایین رادیاتور را از نشانه‌های رایج آلودگی سیستم گرمایش معرفی می‌کند.
لجن داخل رادیاتور از کجا می‌آید؟
آب مدار گرمایش معمولاً در یک مدار بسته گردش می‌کند. با گذشت زمان، واکنش آب با فلزات لوله‌ها و رادیاتورها می‌تواند محصولات خوردگی تولید کند.
یکی از مهم‌ترین آنها مگنتیت است؛ ماده‌ای تیره‌رنگ که همراه سایر ذرات می‌تواند در بخش‌های پایین سیستم ته‌نشین شود.
چون این مواد نسبت به آب سنگین‌ترند، تجمع آنها در قسمت پایینی رادیاتور منطقی است و می‌تواند راه عبور آب گرم را محدود کند. Baxi نیز توضیح می‌دهد که sludge حاصل از واکنش آب با فلز سیستم است و می‌تواند در رادیاتورها و لوله‌ها ته‌نشین شود.
آیا هواگیری این مشکل را حل می‌کند؟
معمولاً خیر.
اگر مشکل واقعاً از لجن و گرفتگی باشد، خارج کردن هوا تغییری در رسوبات کف رادیاتور ایجاد نمی‌کند.
بسته به شدت آلودگی ممکن است نیاز به:
شست‌وشوی خود رادیاتور، تمیز کردن مدار گرمایش، بررسی فیلتر مغناطیسی یا در موارد شدید شست‌وشوی حرفه‌ای سیستم باشد.
Worcester Bosch برای تجمع قابل‌توجه لجن، شست‌وشوی سیستم توسط متخصص را توصیه می‌کند.
حالت سوم: یک سمت رادیاتور گرم و سمت دیگر سرد است
این وضعیت کمی پیچیده‌تر است.
فرض کنید لوله ورودی در سمت راست رادیاتور قرار دارد. همان سمت خیلی داغ شده اما هرچه به سمت چپ می‌روید رادیاتور سردتر می‌شود.
در شروع روشن شدن سیستم، گرم شدن تدریجی رادیاتور می‌تواند طبیعی باشد؛ آب گرم ابتدا از سمت ورودی وارد می‌شود و بعد در بدنه گردش می‌کند.
اما اگر پس از گذشت زمان کافی، همچنان نصف رادیاتور داغ و نصف دیگر تقریباً سرد باقی بماند، جریان آب از داخل رادیاتور کافی نیست.
علت‌های احتمالی در این حالت بیشتر شامل شیر نیمه‌بسته، شیر گیرکرده، بالانس نامناسب مدار، کاهش جریان آب یا گرفتگی داخلی هستند.
Vaillant توضیح می‌دهد که میزان جریان آب روی میزان گرم شدن هر رادیاتور اثر مستقیم دارد و بالانس نامناسب می‌تواند باعث شود بعضی رادیاتورها یا حتی قسمت‌هایی از سیستم به دمای مناسب نرسند.
شیرهای دو طرف رادیاتور را بررسی کنید
یک رادیاتور معمولاً دو اتصال اصلی دارد.
در یک سمت شیر کنترل یا شیر ترموستاتیک یا TRV قرار دارد و در طرف مقابل معمولاً شیر Lockshield برای تنظیم جریان مدار استفاده می‌شود.
اگر یکی از این مسیرها بیش از حد بسته باشد، آب گرم نمی‌تواند با دبی مناسب از رادیاتور عبور کند.
اگر فقط همین یک رادیاتور مشکل دارد و سایر رادیاتورها طبیعی هستند، بررسی شیرهای آن یکی از اولین اقدامات منطقی است.
Vaillant نیز در حالتی که فقط یک رادیاتور مشکل دارد، توصیه می‌کند عیب‌یابی از خود رادیاتور و شیرهای آن شروع شود.
شیر ترموستاتیک ممکن است گیر کرده باشد
TRV جریان آب رادیاتور را بر اساس تنظیم دما کنترل می‌کند.
اگر مکانیزم آن پس از ماه‌ها خاموش بودن سیستم گیر کند، ممکن است حتی با قرار دادن ولوم روی بیشترین مقدار نیز آب کافی وارد رادیاتور نشود.
در این حالت اگر تجربه کافی ندارید، شیر را باز یا از لوله جدا نکنید. نشتی آب گرم مدار می‌تواند مشکل بزرگ‌تری ایجاد کند.
آیا مشکل از بالانس رادیاتورهاست؟
اگر چند رادیاتور خانه رفتار متفاوتی دارند، بالانس را جدی‌تر بررسی کنید.
برای مثال:
رادیاتورهای نزدیک پکیج خیلی سریع داغ می‌شوند، اما رادیاتورهای انتهای مدار دیر گرم می‌شوند یا فقط از یک سمت گرم می‌مانند.
در این شرایط ممکن است بخش زیادی از جریان آب از رادیاتورهای نزدیک عبور کند و آب کافی به بخش‌های دورتر نرسد.
Vaillant بالانس را فرآیند تنظیم جریان بین رادیاتورها تعریف می‌کند تا هر رادیاتور مقدار مناسبی آب گرم دریافت کند. تفاوت زیاد دمای رادیاتورها و زمان طولانی گرم شدن از نشانه‌هایی است که می‌تواند به نیاز به بالانس اشاره کند.
تفاوت هواگیری و بالانس چیست؟
این دو کار با هم فرق دارند.
هواگیری برای خارج کردن هوای محبوس است.
بالانس برای تنظیم مقدار آب عبوری از رادیاتورهای مختلف است.
ممکن است رادیاتور کاملاً هواگیری شده باشد اما همچنان به دلیل بالانس نامناسب خوب گرم نشود.
اگر وسط رادیاتور سرد باشد چه؟
نقاط سرد وسط یا پایین رادیاتور می‌توانند با تجمع آلودگی یا توزیع ضعیف آب مرتبط باشند.
هرچه الگوی سردی نامنظم‌تر باشد و هواگیری نیز تغییری ایجاد نکند، احتمال گرفتگی یا محدودیت جریان بیشتر می‌شود.
Baxi از سرد ماندن بخش‌هایی از رادیاتور، گرم نشدن کامل و اختلاف غیرعادی دمای رفت و برگشت به‌عنوان نشانه‌های احتمالی وجود sludge در سیستم یاد می‌کند.
در چنین شرایطی چندبار هواگیری کردن معمولاً راه‌حل مناسبی نیست.
از روی لوله‌های رادیاتور هم می‌توان سرنخ گرفت
بدون باز کردن سیستم می‌توانید وضعیت دو لوله متصل به رادیاتور را با احتیاط بررسی کنید.
لوله ورودی داغ است اما رادیاتور تقریباً سرد
جریان ممکن است از شیر یا داخل رادیاتور محدود شده باشد.
هر دو لوله سرد هستند
احتمالاً آب گرم اصلاً به این رادیاتور نمی‌رسد. در این حالت شیرها، بالانس مدار و مسیر لوله‌کشی مهم‌تر می‌شوند.
لوله ورودی خیلی داغ اما برگشت تقریباً سرد است
اختلاف دما طبیعی است، اما اختلاف بسیار شدید همراه با گرم نشدن بیشتر سطح رادیاتور می‌تواند نشانه جریان ناکافی یا گرفتگی باشد.
این تست‌ها فقط برای پیدا کردن جهت عیب‌یابی هستند و جای اندازه‌گیری تخصصی جریان یا دمای رفت و برگشت را نمی‌گیرند.
چرا رادیاتور بعد از هواگیری هنوز نصفه گرم می‌شود؟
اگر هواگیری انجام شده و دیگر هوایی از شیر خارج نمی‌شود اما مشکل باقی مانده، نباید هواگیری را مرتب تکرار کنید.
به‌ترتیب این موارد مطرح می‌شوند:
محل سرد را دوباره بررسی کنید. اگر پایین سرد است، گرفتگی از هوا محتمل‌تر شده است.
شیرها را بررسی کنید. مسیر ورودی و برگشت باید امکان گردش آب داشته باشد.
رادیاتورهای دیگر را مقایسه کنید. اگر مشکل در چند رادیاتور دیده می‌شود، بالانس یا گردش کل سیستم مطرح می‌شود.
فشار پکیج را بررسی کنید. بعد از هواگیری ممکن است فشار مدار افت کرده باشد.
اگر مشکل باقی ماند، گرفتگی داخلی باید بررسی شود.
Worcester Bosch نیز بین نیاز به هواگیری برای سردی بالا و نیاز احتمالی به تمیز کردن سیستم در سردی پایین تفاوت مشخصی قائل است.
آیا پایین رادیاتور باید دقیقاً به اندازه بالای آن گرم باشد؟
نه لزوماً.
آب هنگام عبور از رادیاتور بخشی از گرمای خود را به محیط منتقل می‌کند، بنابراین وجود مقداری اختلاف دما در نقاط مختلف سیستم طبیعی است.
مشکل زمانی مطرح می‌شود که بخشی از رادیاتور به‌وضوح سرد باقی بماند یا اتاق با وجود روشن بودن طولانی سیستم گرم نشود.
Worcester Bosch نیز در توضیح عملکرد طبیعی رادیاتور تأکید می‌کند که آب گرم باید در سطح رادیاتور گردش کند و سرد ماندن محسوس یک بخش می‌تواند نشان‌دهنده اختلال در این گردش باشد.
آیا مشکل می‌تواند از پمپ پکیج باشد؟
بله، اما اگر فقط یک رادیاتور نصفه گرم است و سایر رادیاتورها کاملاً طبیعی هستند، خرابی پمپ اولین احتمال نیست.
پمپ روی گردش آب کل مدار اثر دارد. بنابراین ضعف جدی آن معمولاً باید خودش را در چند رادیاتور یا عملکرد کلی گرمایش نشان دهد.
اگر علاوه بر نصفه گرم شدن رادیاتورها، بیشتر مدار دیر گرم می‌شود، پکیج مرتب خاموش و روشن می‌شود یا چند رادیاتور گردش ضعیف دارند، بررسی پمپ منطقی‌تر می‌شود.
تست برق، باز کردن پمپ یا بررسی قطعات داخلی پکیج باید توسط تعمیرکار انجام شود. صفحه مستقل علائم خرابی، تست و تعمیر پمپ پکیج نیز در معماری محتوای کارو برای همین Intent در نظر گرفته شده است.
ترتیب درست عیب‌یابی رادیاتوری که نصفه گرم می‌شود
به‌جای تعویض قطعه، با این منطق جلو بروید:
ابتدا محل قسمت سرد را مشخص کنید.
اگر بالا سرد است، هواگیری در اولویت قرار می‌گیرد.
اگر پایین سرد است، به گرفتگی و لجن فکر کنید.
اگر یک سمت گرم و سمت مقابل سرد است، شیرها و جریان آب را بررسی کنید.
اگر چند رادیاتور همین رفتار را دارند، بالانس سیستم اهمیت بیشتری پیدا می‌کند.
اگر همه این موارد بررسی شده‌اند و گردش کل سیستم ضعیف است، آن‌وقت پمپ، لوله‌کشی یا سایر اجزای مدار توسط تعمیرکار بررسی شوند.
این ترتیب کمک می‌کند یک علامت ساده مثل «نصفه گرم شدن رادیاتور» مستقیماً به تعویض پمپ یا شست‌وشوی غیرضروری سیستم منجر نشود.
چه کارهایی را می‌توانیم خودمان انجام دهیم؟
کاربر بدون باز کردن پکیج می‌تواند محل سرد رادیاتور را مشخص کند، وضعیت سایر رادیاتورها را مقایسه کند، تنظیم شیر کنترل را بررسی کند، فشار نمایشگر پکیج را بخواند و در صورت وجود علائم هوا طبق روش صحیح رادیاتور را هواگیری کند.
اما باز کردن رادیاتور از مدار، شست‌وشوی شیمیایی، باز کردن شیرها از لوله، تست پمپ و دستکاری قطعات داخلی پکیج بهتر است به متخصص سپرده شود.
چه زمانی باید تعمیرکار رادیاتور یا پکیج را بررسی کند؟
اگر بعد از هواگیری و بررسی تنظیمات ساده هنوز بخش قابل‌توجهی از رادیاتور سرد مانده، احتمال گرفتگی یا مشکل جریان افزایش می‌یابد.
همچنین در این شرایط بهتر است بررسی تخصصی انجام شود:
رادیاتور مرتب دوباره هوا می‌گیرد، آب خارج‌شده از مدار بسیار تیره و آلوده است، چند رادیاتور پایین سرد دارند، فشار پکیج مرتب تغییر می‌کند، بعضی رادیاتورها اصلاً جریان ندارند یا مشکل پس از بالانس و هواگیری همچنان باقی مانده است.
Baxi سرد ماندن پایین چند رادیاتور، نیاز مکرر به هواگیری و گرم بودن لوله‌ها در کنار سرد بودن خود رادیاتور را از علائم احتمالی تجمع sludge معرفی می‌کند.
جمع‌بندی
اگر رادیاتور فقط از یک قسمت گرم می‌شود، اول محل بخش سرد را پیدا کنید؛ همین موضوع مسیر عیب‌یابی را تغییر می‌دهد.
بالا سرد و پایین گرم: ابتدا هوا را بررسی کنید.
بالا گرم و پایین سرد: لجن و گرفتگی محتمل‌ترند.
یک سمت گرم و سمت دیگر سرد: شیرها، جریان آب، بالانس و گرفتگی بررسی شوند.
چند رادیاتور نابرابر گرم می‌شوند: احتمال مشکل بالانس یا گردش کل مدار بیشتر است.
به همین دلیل «هواگیری» جواب همه انواع نصفه گرم شدن رادیاتور نیست. تشخیص درست الگوی دما کمک می‌کند قبل از شست‌وشو، تعویض پمپ یا تعمیرات پرهزینه، علت‌های ساده‌تر و محتمل‌تر بررسی شوند.
سوالات متداول
چرا فقط نصف رادیاتور گرم می‌شود؟
اگر فقط بخشی از رادیاتور گرم است، محل بخش سرد مهم است. سرد بودن بالا بیشتر به هوا مرتبط است؛ سرد بودن پایین بیشتر با لجن و گرفتگی دیده می‌شود؛ و اختلاف شدید بین دو سمت می‌تواند با محدودیت جریان، شیرها یا بالانس ارتباط داشته باشد.
چرا یک طرف شوفاژ داغ و طرف دیگر سرد است؟
ابتدا اجازه دهید سیستم کاملاً گرم شود. اگر اختلاف شدید باقی ماند، وضعیت شیر ورودی و برگشت، جریان آب، بالانس سیستم و احتمال گرفتگی بررسی شوند. اگر فقط همین رادیاتور مشکل دارد، عیب‌یابی باید از همان رادیاتور و شیرهای آن آغاز شود.
چرا بالای رادیاتور سرد است؟
هوای محبوس یکی از رایج‌ترین علت‌هاست. در این وضعیت هواگیری معمولاً اولین اقدام مناسب است.
چرا پایین رادیاتور سرد ولی بالا داغ است؟
این حالت بیشتر با تجمع لجن، ذرات و گردش نامناسب آب مرتبط است و ممکن است نیاز به تمیز کردن مدار داشته باشد.
آیا نصفه گرم شدن رادیاتور یعنی پمپ خراب شده؟
نه الزاماً. اگر فقط یک رادیاتور مشکل دارد، شیرها، هوا، بالانس و گرفتگی آن رادیاتور معمولاً زودتر بررسی می‌شوند. خرابی پمپ زمانی محتمل‌تر می‌شود که گردش آب در بخش بزرگ‌تری از سیستم مشکل داشته باشد.
بعد از هواگیری فشار پکیج کم شده؛ طبیعی است؟
ممکن است هنگام هواگیری مقداری هوا و آب از مدار خارج شود و فشار کاهش پیدا کند. بعد از هواگیری باید فشار پکیج بررسی و در صورت نیاز طبق دستورالعمل همان دستگاه تنظیم شود.
آیا شست‌وشوی رادیاتور را می‌توان در خانه انجام داد؟
برای گرفتگی سبک ممکن است روش‌های ساده وجود داشته باشد، اما باز کردن رادیاتور و شست‌وشوی مدار با احتمال نشت آب، آلودگی و نیاز به تنظیم مجدد سیستم همراه است. اگر چند رادیاتور مشکل دارند یا لجن سیستم شدید است، شست‌وشوی تخصصی انتخاب مطمئن‌تری است. Worcester Bosch نیز برای تجمع sludge استفاده از متخصص را توصیه می‌کند.
