یک پکیج دیواری از مجموعه‌ای از قطعات الکترونیکی، هیدرولیکی و مربوط به احتراق تشکیل شده که باید هماهنگ با یکدیگر کار کنند. برد فرمان می‌دهد، سنسورها وضعیت دستگاه را گزارش می‌کنند، پمپ آب را به گردش درمی‌آورد، مبدل حرارت را منتقل می‌کند و قطعاتی مانند فن، پرشر، شیر گاز و الکترودها تشکیل و تخلیه ایمن محصولات احتراق را کنترل می‌کنند.
در دیاگرام‌های فنی پکیج‌های Combi، اجزایی مانند برد الکترونیکی، مبدل اصلی و صفحه‌ای، پمپ، شیر سه‌طرفه، شیر گاز، فن، سنسور فشار، فلوسنسور، منبع انبساط و هواگیر اتوماتیک در کنار یکدیگر دیده می‌شوند. البته همه پکیج‌ها دقیقاً قطعات یکسانی ندارند و ساختار یک دستگاه تک‌مبدله، دومبدله، فن‌دار یا بدون فن می‌تواند متفاوت باشد.
نکته مهم‌تر این است که یک علامت معمولاً یک قطعه مشخص را خراب اعلام نمی‌کند. مثلاً سرد شدن رادیاتورها می‌تواند از پمپ، هوا، فشار، شیر سه‌طرفه یا گرفتگی مدار باشد. بنابراین این مقاله برای تشخیص مسیر احتمالی خرابی است، نه تعویض قطعه براساس حدس.

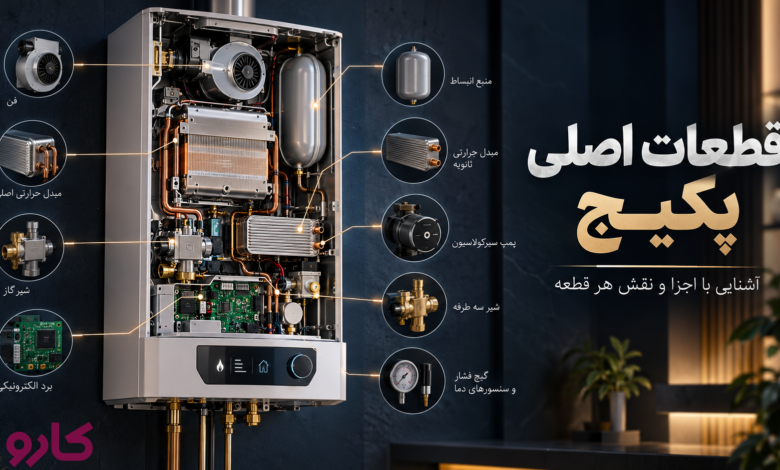

قطعات اصلی پکیج در یک نگاه
| قطعه | وظیفه اصلی | علائم احتمالی خرابی |
|---|---|---|
| برد الکترونیکی | کنترل و هماهنگی دستگاه | عملکرد نامنظم، خطاهای متعدد، فرمان ندادن به قطعات |
| پمپ سیرکولاسیون | گردش آب در مدار گرمایش | رادیاتور سرد، افزایش سریع دما، صدا |
| مبدل اصلی | انتقال گرمای مشعل به آب | افت راندمان، صدای جوشیدن، Overheat |
| مبدل ثانویه | گرم کردن آب مصرفی | آب گرم ضعیف یا ناپایدار، افت دبی |
| شیر سه‌طرفه | تغییر مسیر بین گرمایش و آب گرم | آب گرم هست ولی رادیاتور سرد یا برعکس |
| فلومتر / فلوسوئیچ | تشخیص مصرف آب گرم | باز کردن شیر آب ولی پکیج واکنش نمی‌دهد |
| سنسور NTC | اندازه‌گیری دمای آب | نوسان دما، خطای دمایی |
| منبع انبساط | کنترل تغییرات فشار | افزایش شدید فشار هنگام گرم شدن |
| شیر اطمینان | تخلیه فشار اضافی | خروج یا چکه آب از مسیر تخلیه |
| پرشر / سنسور فشار آب | کنترل فشار مدار | خطای فشار با وجود وضعیت غیرعادی مدار |
| فن | تخلیه محصولات احتراق | خطای فن/دود، روشن نشدن مشعل |
| پرشر هوا | تأیید عملکرد فن و مسیر دود | خطای فن یا دودکش |
| شیر گاز | کنترل ورود گاز به مشعل | عدم تشکیل شعله، Lockout |
| مشعل | تولید حرارت | تشکیل ناقص یا نامناسب شعله |
| جرقه‌زن | ایجاد جرقه | صدای جرقه وجود ندارد یا شعله تشکیل نمی‌شود |
| الکترود تشخیص شعله | تأیید تشکیل شعله | شعله تشکیل می‌شود ولی دستگاه خاموش می‌شود |
| ترموستات حد | حفاظت در برابر دمای بالا | خاموشی حفاظتی / Overheat |
| شیر پرکن | افزودن آب به مدار | بالا رفتن مداوم فشار در صورت نشتی شیر |
| هواگیر اتوماتیک | خارج کردن هوا از مدار | صدا یا تجمع هوا در سیستم |
| مانومتر / سنسور فشار | نمایش فشار مدار | نمایش فشار اشتباه یا غیرمنطقی |
این فهرست بسته به طراحی دستگاه می‌تواند کمی متفاوت باشد. در پکیج‌های مدرن Combi، سازندگان همین گروه‌های اصلی یعنی بخش کنترل، پمپ، مبدل‌ها، شیر سه‌طرفه، سنسورها، فن، شیر گاز و منبع انبساط را در دیاگرام‌های عملکردی خود نشان می‌دهند.
1. برد الکترونیکی پکیج
برد را می‌توان مرکز کنترل پکیج دانست.
برد اطلاعات را از سنسورها و کلیدهای ایمنی دریافت می‌کند و براساس آن به قطعاتی مثل:
- پمپ
- فن
- شیر گاز
- جرقه‌زن
- شیر سه‌طرفه
فرمان می‌دهد.
در پکیج‌های جدید، برد همچنین وظیفه ثبت و مدیریت خطاها و توالی روشن شدن دستگاه را برعهده دارد. Worcester Bosch نیز PCB را بخشی معرفی می‌کند که کنترل دما، حفاظت ضدیخ، زمان‌بندی و تشخیص خطا را مدیریت می‌کند.
علائم احتمالی خرابی برد
خرابی برد می‌تواند علائم بسیار متنوعی ایجاد کند:
- دستگاه هیچ فرمانی اجرا نمی‌کند.
- فن یا پمپ با وجود نیاز فعال نمی‌شود.
- پکیج روشن نمی‌شود.
- چند خطای ظاهراً نامرتبط ظاهر می‌شوند.
- نمایشگر یا کنترل دستگاه رفتار غیرعادی دارد.
- قطعه سالم است اما فرمان مناسب به آن نمی‌رسد.
اما این علائم خرابی برد را قطعی نمی‌کنند.
برای مثال Vaillant در بعضی Fault Codeها ابتدا بررسی خود قطعه، سیم‌کشی و تغذیه آن را توصیه می‌کند و فقط پس از رد آنها احتمال PCB را مطرح می‌کند.
بنابراین تعویض برد نباید اولین اقدام براساس یک ارور باشد.
2. پمپ سیرکولاسیون پکیج
پمپ وظیفه دارد آب گرم را در مدار گرمایش به گردش درآورد.
آب پس از گرم شدن در مبدل باید به سمت رادیاتورها حرکت کند و دوباره به پکیج برگردد؛ پمپ نیروی لازم برای این گردش را فراهم می‌کند.
علائم احتمالی خرابی پمپ
- رادیاتورها خوب گرم نمی‌شوند.
- پکیج خیلی سریع داغ می‌شود.
- دستگاه وارد خطای Overheat می‌شود.
- اختلاف دمای رفت و برگشت زیاد می‌شود.
- صدای غیرعادی از پمپ شنیده می‌شود.
- دستگاه روشن می‌شود ولی گردش مناسبی در مدار وجود ندارد.
راهنمای Fault Finding شرکت Vaillant نیز در خطاهای مربوط به افزایش سریع دما یا اختلاف زیاد دمای رفت و برگشت، پمپ، شیر، گرفتگی و گردش نامناسب را از علت‌های ممکن معرفی می‌کند.
این یعنی حتی «رادیاتور سرد + پکیج داغ» هم به‌تنهایی ثابت نمی‌کند پمپ خراب است.
3. مبدل اصلی پکیج
مبدل اصلی حرارت تولیدشده توسط مشعل را به آب مدار منتقل می‌کند.
در دیاگرام‌های فنی Vaillant، مبدل اصلی مستقیماً در بخش حرارتی دستگاه و بالای مجموعه احتراق قرار دارد.
علائم احتمالی مشکل مبدل اصلی
- کاهش راندمان گرمایش
- افزایش سریع دما
- صدای سوت یا جوشیدن
- خاموش و روشن شدن حفاظتی
- انتقال ضعیف حرارت
- در بعضی موارد نشتی
البته رسوب، لجن، گردش نامناسب آب و مشکل پمپ می‌توانند علائم مشابهی ایجاد کنند.
به همین دلیل قبل از تعویض مبدل باید مشخص شود آیا خود مبدل آسیب دیده یا فقط نیاز به تمیزکاری و رفع مشکل مدار دارد.
4. مبدل ثانویه پکیج
در بسیاری از پکیج‌های دومبدله یک مبدل صفحه‌ای جداگانه برای آب گرم مصرفی وجود دارد.
این مبدل حرارت مدار اصلی پکیج را به آب شهری منتقل می‌کند. در دیاگرام رسمی ecoTEC نیز Plate Heat Exchanger به‌عنوان قطعه‌ای مستقل از Primary Heat Exchanger دیده می‌شود.
علائم احتمالی مشکل مبدل ثانویه
- دبی آب سرد مناسب ولی آب گرم ضعیف است.
- آب دیر گرم می‌شود.
- دمای آب گرم نوسان دارد.
- آب هنگام حمام سرد و گرم می‌شود.
- انتقال حرارت آب مصرفی ضعیف شده است.
رسوب یکی از دلایل احتمالی است، به‌خصوص در آب سخت، اما سنسور، فلومتر و شیر سه‌طرفه نیز می‌توانند علائم مشابه ایجاد کنند.
5. شیر سه‌طرفه پکیج
شیر سه‌طرفه یا Diverter Valve مشخص می‌کند آب گرم تولیدشده به کدام بخش هدایت شود:
رادیاتورها یا آب گرم مصرفی.
در پکیج Combi، وقتی شیر آب گرم باز می‌شود، سیستم مسیر را به سمت آب گرم مصرفی تغییر می‌دهد. Vaillant نیز این قطعه را مکانیزمی تعریف می‌کند که جریان را میان رادیاتورها و شیرهای آب گرم جابه‌جا می‌کند.
علائم خرابی شیر سه‌طرفه
نشانه‌های رایج می‌توانند شامل این موارد باشند:
- آب گرم دارید ولی رادیاتورها سرد هستند.
- رادیاتورها گرم می‌شوند ولی آب مصرفی مشکل دارد.
- آب شیر فقط ولرم می‌شود.
- آب گرم فقط زمانی درست کار می‌کند که گرمایش روشن باشد.
- هنگام باز کردن آب گرم، بخشی از حرارت همچنان وارد رادیاتورها می‌شود.
Vaillant همین الگوها را از نشانه‌های رایج گیرکردن یا خرابی Diverter Valve می‌داند.
باز کردن و آزاد کردن شیر سه‌طرفه نیازمند دسترسی داخلی دستگاه است و مناسب تعمیر خانگی نیست.
6. فلومتر و فلوسوئیچ پکیج
پکیج باید متوجه شود چه زمانی کاربر شیر آب گرم را باز کرده است.
این وظیفه در مدل‌های مختلف می‌تواند توسط فلوسوئیچ، فلومتر یا Flow Sensor انجام شود.
در دیاگرام‌های Vaillant نیز قطعاتی مانند Aqua Sensor و Volume Flow Sensor در مسیر آب گرم دیده می‌شوند.
علائم احتمالی خرابی فلومتر یا فلوسوئیچ
- شیر آب گرم را باز می‌کنید اما پکیج واکنش نشان نمی‌دهد.
- آب گرم فقط در بعضی دبی‌ها فعال می‌شود.
- مشعل هنگام باز کردن آب روشن نمی‌شود.
- عملکرد آب گرم قطع و وصل می‌شود.
با این حال، دبی کم آب ساختمان، گرفتگی مسیر یا مشکل برد نیز می‌تواند رفتار مشابهی ایجاد کند.
7. سنسورهای NTC پکیج
NTCها دمای آب را اندازه‌گیری می‌کنند و اطلاعات را برای برد ارسال می‌کنند.
بسته به طراحی دستگاه ممکن است سنسور جداگانه برای:
- رفت گرمایش
- برگشت گرمایش
- آب گرم مصرفی
وجود داشته باشد.
دیاگرام‌های فنی سازندگان نیز چند Temperature Sensor مختلف برای این مدارها نشان می‌دهند.
علائم احتمالی خرابی NTC
- دمای آب ناپایدار است.
- آب بیش از حد گرم یا سرد می‌شود.
- مشعل در زمان نامناسب قطع می‌شود.
- دستگاه Error مربوط به سنسور دما نشان می‌دهد.
- عملکرد گرمایش با دمای تنظیم‌شده هماهنگ نیست.
تشخیص خرابی NTC معمولاً نیازمند بررسی مقدار سنسور و سیم‌کشی آن است.
8. منبع انبساط پکیج
آب هنگام گرم شدن منبسط می‌شود.
منبع انبساط این تغییر حجم را جذب می‌کند تا فشار مدار گرمایش در محدوده قابل‌کنترل باقی بماند. Vaillant توضیح می‌دهد که Expansion Vessel از بخش آب و بخش گاز/هوا که با دیافراگم از یکدیگر جدا شده‌اند تشکیل می‌شود.
علائم احتمالی خرابی منبع انبساط
مهم‌ترین سرنخ، تغییر شدید فشار بین حالت سرد و گرم است.
برای مثال:
- دستگاه سرد است و فشار عادی دارد.
- با گرم شدن رادیاتورها فشار به‌سرعت بالا می‌رود.
- شیر اطمینان شروع به تخلیه آب می‌کند.
- بعد از سرد شدن فشار دستگاه بسیار پایین می‌آید.
Vaillant نیز افزایش زیاد فشار هنگام گرم شدن را یکی از نشانه‌های مشکل Expansion Vessel معرفی می‌کند.
این وضعیت با «فقط کم بودن فشار» تفاوت دارد.
9. شیر اطمینان پکیج
شیر اطمینان یا PRV یک قطعه حفاظتی است.
اگر فشار مدار بیش از محدوده ایمن بالا برود، شیر باز می‌شود تا مقداری آب خارج شود و فشار کاهش یابد.
علائم مشکل شیر اطمینان
- از لوله تخلیه مرتب آب خارج می‌شود.
- فشار دستگاه پایین می‌آید.
- پس از بالا رفتن فشار، چکه آب متوقف نمی‌شود.
اما همیشه خود شیر مقصر نیست.
Vaillant توضیح می‌دهد که اگر منبع انبساط درست کار نکند، فشار بالا می‌رود و PRV ممکن است وارد عمل شود؛ بنابراین چکه شیر اطمینان می‌تواند نتیجه یک مشکل دیگر باشد.
10. شیر پرکن پکیج
شیر پرکن برای اضافه کردن آب شهری به مدار بسته گرمایش استفاده می‌شود.
هنگامی که فشار دستگاه پایین است، از این مسیر می‌توان فشار را طبق دستورالعمل مدل تنظیم کرد.
علائم احتمالی خرابی شیر پرکن
مهم‌ترین نشانه این است که:
با وجود بسته بودن شیر پرکن، فشار پکیج به‌تدریج بالا می‌رود.
در این شرایط ممکن است شیر کامل بسته نشود و آب شهری وارد مدار گرمایش شود.
افزایش فشار دلایل دیگری هم دارد؛ بنابراین قبل از تعویض شیر، منبع انبساط و سایر مسیرهای مرتبط نیز باید بررسی شوند.
11. سنسور فشار یا پرشر سوئیچ آب
این قطعه به برد کمک می‌کند بفهمد مدار گرمایش فشار کافی برای کار ایمن دارد یا خیر.
در برخی دستگاه‌ها Pressure Sensor و در برخی مدل‌ها Pressure Switch استفاده می‌شود. دیاگرام Vaillant نیز Pressure Sensor را در کنار پمپ، منبع انبساط و مدار هیدرولیکی نشان می‌دهد.
علائم احتمالی خرابی
- خطای فشار با وجود فشار ظاهراً مناسب روی مانومتر
- روشن نشدن دستگاه
- نمایش فشار غیرواقعی در مدل‌های دیجیتال
- برگشت خطای Low Pressure بعد از تنظیم فشار
قبل از متهم کردن سنسور، باید فشار واقعی سیستم بررسی شود.
12. فن پکیج
در پکیج‌های فن‌دار، فن به خروج محصولات احتراق و ایجاد جریان مناسب هوا کمک می‌کند.
فن بخشی از توالی ایمنی روشن شدن مشعل است و برد معمولاً قبل از اجازه تشکیل شعله، عملکرد سیستم هوای احتراق را بررسی می‌کند.
علائم احتمالی خرابی فن
- پکیج جرقه نمی‌زند یا شعله تشکیل نمی‌شود.
- خطای مرتبط با Fan / Air Pressure دیده می‌شود.
- صدای غیرعادی فن ایجاد شده است.
- فن روشن نمی‌شود.
- دستگاه قبل از روشن شدن مشعل وارد Lockout می‌شود.
اما خطای فن الزاماً به معنی خرابی خود فن نیست؛ برق فن، برد، پرشر هوا و مسیر دود نیز ممکن است درگیر باشند.
13. پرشر سوئیچ هوا
پرشر هوا برای تأیید عملکرد صحیح مسیر هوای احتراق و فن استفاده می‌شود.
منطق کنترل معمولاً این است که برد بررسی کند وضعیت پرشر قبل و بعد از روشن شدن فن مطابق انتظار تغییر کرده است.
علائم احتمالی مشکل پرشر هوا
- فن روشن است ولی مشعل فعال نمی‌شود.
- خطای مرتبط با سیستم دود ظاهر می‌شود.
- دستگاه بلافاصله وارد Lockout می‌شود.
- فن کار می‌کند اما برد اجازه جرقه نمی‌دهد.
بخش‌های مربوط به فن و پرشر مستقیماً با ایمنی تخلیه محصولات احتراق مرتبط‌اند؛ بنابراین اتصال کوتاه کردن یا بای‌پس کردن پرشر برای راه‌اندازی دستگاه کار خطرناکی است.
14. شیر گاز پکیج
شیر گاز مقدار و زمان ورود گاز به مشعل را طبق فرمان سیستم کنترل تنظیم می‌کند.
در دیاگرام‌های رسمی پکیج، Gas Valve یکی از قطعات اصلی مجموعه احتراق است.
علائم احتمالی مشکل شیر گاز
- جرقه وجود دارد ولی شعله تشکیل نمی‌شود.
- شعله تشکیل نمی‌شود و دستگاه Error می‌دهد.
- کنترل شعله نامناسب است.
- دستگاه در مرحله روشن شدن متوقف می‌شود.
اما قبل از شیر گاز باید مواردی مانند:
- برقرار بودن گاز ساختمان
- جرقه
- الکترود تشخیص شعله
- برق شیر
- برد
نیز بررسی شوند.
تنظیم یا تعمیر شیر گاز کار مناسب کاربر عادی نیست.
15. مشعل پکیج
مشعل جایی است که مخلوط گاز و هوا می‌سوزد و گرمای موردنیاز مبدل تولید می‌شود.
عملکرد صحیح آن به مجموعه‌ای از قطعات وابسته است:
شیر گاز + هوا + فن در مدل‌های فن‌دار + جرقه + کنترل شعله.
نشانه‌های احتمالی مشکل بخش احتراق
- تشکیل نشدن شعله
- خاموش شدن مکرر شعله
- عملکرد نامناسب دستگاه
- خطای شعله
- صدا یا رفتار غیرعادی هنگام روشن شدن
مشکل در این بخش الزاماً به خود Burner محدود نمی‌شود و کل زنجیره احتراق باید بررسی شود.
16. الکترود جرقه‌زن
وظیفه جرقه‌زن ایجاد جرقه برای شروع احتراق است.
در دیاگرام‌های فنی پکیج، Ignition Electrode به‌عنوان یکی از قطعات مستقل مجموعه احتراق دیده می‌شود.
علائم احتمالی خرابی
- فرمان روشن شدن وجود دارد ولی جرقه شنیده یا دیده نمی‌شود.
- دستگاه برای روشن شدن چند بار تلاش می‌کند.
- در نهایت وارد خطای شعله می‌شود.
با این حال خرابی ترانس جرقه، برد یا سیم‌کشی هم می‌تواند همین علامت را ایجاد کند.
17. الکترود تشخیص شعله
بعد از روشن شدن مشعل، برد باید مطمئن شود شعله واقعاً وجود دارد.
این کار در بسیاری از پکیج‌ها با الکترود یونیزاسیون یا Flame Detection Electrode انجام می‌شود.
علائم احتمالی مشکل
یکی از الگوهای رایج این است:
شعله برای چند ثانیه تشکیل می‌شود اما دوباره قطع می‌شود و دستگاه خطای شعله می‌دهد.
در چنین حالتی ممکن است شعله وجود داشته باشد ولی سیستم قادر به تأیید آن نباشد.
البته برد، اتصال زمین و خود شعله نیز در تشخیص دخیل‌اند.
18. ترموستات حد
ترموستات حد یک قطعه حفاظتی است که هنگام رسیدن دمای دستگاه به سطح نامناسب، فعالیت مشعل را متوقف می‌کند.
فعال شدن ترموستات حد لزوماً به معنی خرابی آن نیست
ممکن است علت واقعی یکی از این موارد باشد:
- گردش کم آب
- مشکل پمپ
- گرفتگی مدار
- رسوب مبدل
- بسته بودن مسیر گرمایش
- افزایش واقعی دمای سیستم
بنابراین «ارور ترموستات حد» نباید مستقیماً به تعویض ترموستات منجر شود.
19. هواگیر اتوماتیک پکیج
هواگیر اتوماتیک کمک می‌کند هوای جمع‌شده در بخش‌های داخلی مدار گرمایش خارج شود.
در دیاگرام‌های فنی پکیج نیز Automatic Air Vent در کنار پمپ و مدار هیدرولیکی قرار دارد.
علائم احتمالی مشکل
- باقی ماندن هوا در مدار
- صدای شرشر
- گردش نامناسب
- در بعضی موارد نشتی از خود هواگیر
هواگیر داخلی پکیج با پیچ هواگیری رادیاتور تفاوت دارد.
برای هواگیری معمول رادیاتورها نیازی نیست قاب دستگاه باز شود.
20. شیر بای‌پس پکیج
Bypass مسیر جایگزینی برای گردش آب فراهم می‌کند تا در بعضی شرایط جریان مدار کاملاً متوقف نشود.
Automatic Bypass Valve در دیاگرام‌های بسیاری از پکیج‌های Combi دیده می‌شود.
خرابی یا گیرکردن آن می‌تواند روی گردش آب و رفتار سیستم گرمایش اثر بگذارد، اما علائم آن با پمپ، شیر سه‌طرفه و گرفتگی مدار هم‌پوشانی زیادی دارد و معمولاً تشخیص آن نیازمند بررسی تخصصی است.
21. مانومتر پکیج
مانومتر فشار مدار گرمایش را به کاربر نشان می‌دهد.
در مدل‌های جدید ممکن است فشار هم روی نمایشگر دیجیتال و هم با گیج مکانیکی قابل مشاهده باشد. Worcester Bosch نیز در برخی مدل‌ها هر دو نوع نمایش فشار را به‌طور همزمان استفاده می‌کند.
اگر مانومتر خراب شود چه اتفاقی می‌افتد؟
ممکن است فشار نمایش‌داده‌شده با فشار واقعی مدار هماهنگ نباشد.
اگر دستگاه Error فشار می‌دهد ولی گیج عدد غیرعادی نشان نمی‌دهد، نباید بلافاصله نتیجه گرفت Error اشتباه است؛ سنسور فشار، مانومتر و فشار واقعی مدار باید با هم بررسی شوند.
قطعات پکیج را می‌توان به چه گروه‌هایی تقسیم کرد؟
برای فهم ساده‌تر، اجزای پکیج را می‌توان در چهار گروه قرار داد.
قطعات کنترلی و الکترونیکی
- برد
- NTCها
- سنسور فشار
- فلومتر / فلوسوئیچ
- ترموستات حد
- الکترود تشخیص شعله
این قطعات بیشتر اطلاعات می‌گیرند، وضعیت را تشخیص می‌دهند یا فرمان صادر می‌کنند.
قطعات هیدرولیکی
- پمپ
- مبدل‌ها
- شیر سه‌طرفه
- منبع انبساط
- شیر پرکن
- شیر اطمینان
- هواگیر
- بای‌پس
این گروه جریان، فشار و انتقال حرارت آب را مدیریت می‌کنند.
قطعات احتراق
- شیر گاز
- مشعل
- جرقه‌زن
- الکترود شعله
این قطعات در تولید حرارت نقش دارند.
قطعات مرتبط با هوا و دود
- فن
- پرشر هوا
- دودکش و مسیر تخلیه
این بخش برای تأمین شرایط احتراق و خروج ایمن محصولات آن استفاده می‌شود.
از روی علامت چگونه قطعه احتمالی را پیدا کنیم؟
| علامت دستگاه | قطعات یا بخش‌های قابل بررسی |
|---|---|
| پکیج اصلاً روشن نمی‌شود | برق، برد، فشار، سیستم کنترل |
| جرقه می‌زند ولی روشن نمی‌شود | گاز، شیر گاز، جرقه/شعله، برد |
| شعله روشن و سریع خاموش می‌شود | تشخیص شعله، گاز، برد |
| آب گرم نمی‌شود | فلومتر، مبدل، NTC، شیر سه‌طرفه |
| آب سرد و گرم می‌شود | مبدل، NTC، فلومتر، کنترل شعله |
| رادیاتورها سردند | پمپ، فشار، هوا، شیر سه‌طرفه |
| پکیج سریع داغ می‌شود | پمپ، گردش آب، مبدل، سنسور |
| فشار با گرم شدن زیاد بالا می‌رود | منبع انبساط |
| فشار مرتب پایین می‌آید | نشتی، PRV، منبع انبساط، مدار |
| فن روشن است ولی مشعل روشن نمی‌شود | پرشر هوا، فن، دودکش، برد |
| خطاهای متعدد و نامرتبط دیده می‌شود | ابتدا برق، سنسورها، اتصالات؛ سپس برد |
این جدول برای محدود کردن مسیر عیب‌یابی است و تشخیص قطعی محسوب نمی‌شود. یک Fault Code نیز می‌تواند چند علت داشته باشد؛ Vaillant برای مثال در بعضی خطاهای گردش و فشار، همزمان پمپ، سنسور فشار، منبع انبساط، سیم‌کشی و گرفتگی را به‌عنوان علت احتمالی مطرح می‌کند.
کدام قطعات پکیج را نباید خودمان تعمیر کنیم؟
کاربر می‌تواند بدون باز کردن دستگاه مواردی مثل فشار، Error Code، تنظیمات و نشتی قابل مشاهده را بررسی کند.
اما کار روی این اجزا بهتر است به تعمیرکار سپرده شود:
- شیر گاز
- مشعل
- برد
- فن و پرشر
- پمپ
- شیر سه‌طرفه
- مبدل
- سیم‌کشی داخلی
- سنسورها
- سیستم احتراق
- سیستم تخلیه دود
Vaillant نیز برای قطعاتی مثل Diverter Valve توصیه می‌کند بررسی و تعمیر داخل دستگاه توسط متخصص انجام شود.
آیا هر قطعه خراب باید تعویض شود؟
خیر.
اول باید مشخص شود مشکل دقیقاً از خود قطعه است.
برای مثال:
- شیر سه‌طرفه ممکن است گیر کرده باشد.
- منبع انبساط ممکن است فقط فشار اولیه خود را از دست داده باشد.
- مبدل ممکن است رسوب گرفته باشد ولی آسیب فیزیکی ندیده باشد.
- Error پمپ ممکن است در واقع ناشی از قطع برق آن از سمت برد باشد.
- شیر اطمینان ممکن است در اثر مشکل منبع انبساط فعال شده باشد.
حتی در راهنماهای Fault Finding سازندگان نیز قبل از تعویض یک قطعه، وضعیت قطعه‌های مرتبط و مدار کنترل بررسی می‌شود.
آیا قطعات همه پکیج‌ها یکسان است؟
خیر.
ساختار پکیج به عواملی مثل این موارد بستگی دارد:
- تک‌مبدله یا دومبدله بودن
- Combi یا نوع دیگر سیستم
- فن‌دار یا بدون فن بودن
- چگالشی یا غیرچگالشی بودن
- نسل و مدل دستگاه
مثلاً شیر سه‌طرفه در پکیج‌های Combi برای تغییر مسیر میان آب گرم و گرمایش اهمیت دارد، در حالی که ساختار سیستم‌های دارای مخزن ذخیره می‌تواند متفاوت باشد.
در پکیج‌های چگالشی نیز قطعاتی مانند Condensate Trap وجود دارد که ممکن است اصلاً در پکیج‌های معمول غیرچگالشی دیده نشود.
آیا می‌توان قطعه خراب را فقط از روی ارور تشخیص داد؟
معمولاً نه.
کد خطا نشان می‌دهد کنترل دستگاه چه شرایط غیرعادی‌ای را شناسایی کرده است.
برای مثال یک خطای مربوط به گردش آب می‌تواند ناشی از:
- پمپ
- گرفتگی
- هوا
- شیر
- سنسور
- منبع انبساط
باشد.
به همین دلیل روش بهتر این است:
علامت → Error Code → بررسی شرایط → تست قطعه → تشخیص
نه:
Error Code → خرید قطعه جدید
سوالات متداول
مهم‌ترین قطعات پکیج کدام‌اند؟
برد، پمپ، مبدل اصلی، مبدل ثانویه در مدل‌های مربوط، شیر سه‌طرفه، شیر گاز، فن، پرشر هوا، منبع انبساط، سنسورهای دما، فلومتر/فلوسوئیچ و تجهیزات ایمنی از مهم‌ترین اجزای پکیج هستند.
وظیفه برد پکیج چیست؟
برد ورودی سنسورها را دریافت کرده و براساس منطق دستگاه به قطعاتی مثل پمپ، فن، شیر گاز و شیر سه‌طرفه فرمان می‌دهد.
از کجا بفهمیم پمپ پکیج خراب است؟
رادیاتورهای سرد، افزایش سریع دمای پکیج، خطای Overheat یا نبود گردش آب می‌توانند با پمپ مرتبط باشند، اما گرفتگی، هوا یا شیرها نیز می‌توانند همین علائم را ایجاد کنند.
علائم خرابی شیر سه‌طرفه چیست؟
گرم بودن آب مصرفی در کنار سرد بودن رادیاتورها، آب ولرم یا وابسته شدن آب گرم به روشن بودن گرمایش از نشانه‌های احتمالی است.
علائم خرابی منبع انبساط چیست؟
یکی از مهم‌ترین نشانه‌ها بالا رفتن زیاد فشار با گرم شدن سیستم و سپس افت آن پس از سرد شدن است.
باز کردن قاب پکیج برای بررسی قطعات خطرناک است؟
داخل دستگاه بخش‌های مربوط به برق، گاز، احتراق و آب تحت فشار وجود دارند. بررسی ظاهری فشار و Error Code با باز کردن و دستکاری قطعات داخلی متفاوت است؛ تعمیر بخش‌های داخلی بهتر است توسط متخصص انجام شود.
