تعویض ترموکوپل آبگرمکن زمانی ضروری است که پس از بررسی، مشخص شود این قطعه دیگر نمی‌تواند شعله شمعک را به‌درستی تشخیص دهد و مدار ایمنی گاز را فعال نگه دارد. اگر شمعک روشن می‌شود اما با رهاکردن دکمه خاموش می‌شود، ترموکوپل یکی از قطعات مشکوک است؛ بااین‌حال، ضعف شعله، خرابی بوبین یا عمل‌کردن حسگرهای ایمنی هم می‌توانند همین نشانه را ایجاد کنند. در این راهنما ابتدا علت‌های احتمالی و روش تست را مرور می‌کنیم و سپس مراحل اصولی تعویض در آبگرمکن‌های گازی شمعک‌دار را توضیح می‌دهیم.
ترموکوپل آبگرمکن چیست و کجا قرار دارد؟
ترموکوپل یک قطعه فلزی حساس به گرما در سامانه ایمنی بعضی آبگرمکن‌های گازی شمعک‌دار است. سر آن نزدیک شعله شمعک (پیلوت) قرار می‌گیرد و طرف دیگرش به شیر کنترل گاز متصل است. گرم‌شدن محل حسگر، ولتاژ بسیار کمی تولید می‌کند که به نگه‌داشتن آهنربای شیر ایمنی یا «بوبین» کمک می‌کند. وقتی شمعک خاموش می‌شود و حسگر سرد می‌شود، شیر ایمنی باید جریان گاز مربوط را قطع کند.
برای تشخیص محل ترموکوپل، در مدل‌های دارای شمعک دائمی می‌توان از بیرون دستگاه، محل شعله کوچک و قطعه باریک فلزی مجاور آن را بر اساس دفترچه راهنما شناسایی کرد. ترموکوپل با الکترود جرقه‌زن، لوله گاز شمعک و ترموستات فرق دارد؛ این قطعات نقش و اتصالات یکسانی ندارند. آبگرمکن‌های دارای جرقه‌زنی الکترونیکی ممکن است از حسگر شعله متفاوتی استفاده کنند و لزوماً ترموکوپل قابل‌تعویض از نوع رایج ندارند.

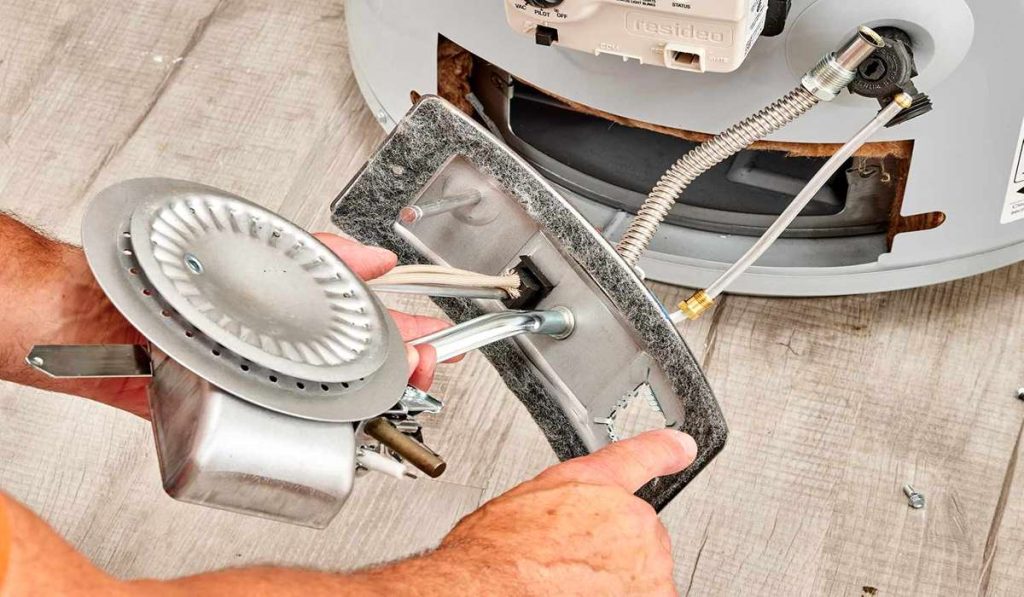

علائم خرابی ترموکوپل آبگرمکن و اهمیت تست
مشخص‌ترین نشانه احتمالی، روشن‌شدن شمعک و خاموش‌شدن آن پس از رهاکردن دکمه نگهدارنده است؛ البته این علامت به‌تنهایی خرابی ترموکوپل را ثابت نمی‌کند. برای مثال، اگر شعله اصلاً تشکیل نمی‌شود، لازم است ابتدا مسئله جرقه یا گازرسانی شمعک بررسی شود. مقاله علل روشن نشدن شمعک آبگرمکن و دلایل خاموش شدن مکرر آن این وضعیت را به‌صورت عمومی بررسی می‌کند.
| نشانه مشاهده‌شده | علت‌های احتمالی | اقدام مناسب |
| شمعک روشن می‌شود اما پس از رهاکردن دکمه خاموش می‌شود | ضعف شعله، ترموکوپل، اتصال آن یا بوبین | بررسی تخصصی مدار نگهدارنده شعله |
| شمعک اصلاً روشن نمی‌شود | اختلال جرقه، گرفتگی پیلوت یا مشکل تأمین گاز | بررسی مسیر روشن‌شدن شمعک؛ نه تعویض فوری ترموکوپل |
| شمعک پس از مدتی کارکرد خاموش می‌شود | تهویه یا دودکش نامناسب، عملکرد حسگر ایمنی، شعله ناپایدار | توقف استفاده و بررسی علت خاموشی |
| شمعک پایدار است اما مشعل اصلی روشن نمی‌شود | اشکال در فرمان روشن‌شدن مشعل، شیر کنترل یا بخش‌های وابسته به مدل | عیب‌یابی مشعل و سامانه کنترل |
کاربر می‌تواند بدون بازکردن اتصالات گاز، زمان خاموش‌شدن شمعک، پایداری ظاهری شعله و مدل دستگاه را یادداشت کند. این اطلاعات هنگام مراجعه به تعمیرکار از تعویض حدسی قطعات جلوگیری می‌کند. از تکرار مداوم روشن‌کردن دستگاه معیوب خودداری کنید.
چه چیزهایی باعث خرابی ترموکوپل می‌شوند؟
قرارگیری نامناسب سر ترموکوپل نسبت به شعله، فرسودگی ناشی از استفاده طولانی، خوردگی یا آسیب‌دیدن بدنه و اتصالات می‌توانند عملکرد مدار ایمنی را مختل کنند. گاهی نیز خود ترموکوپل سالم است، ولی شعله ضعیف شمعک گرمای کافی به آن نمی‌رساند؛ در این حالت تعویض قطعه مشکل را برطرف نمی‌کند.
گرفتگی نازل یا ژیگلور یکی از عواملی است که ممکن است شکل و قدرت شعله را تغییر دهد. اگر نشانه اصلی، گرفتگی یا شعله نامناسب باشد، ابتدا موضوع تعویض ژیگلور آبگرمکن دیواری و علل خرابی آن را از خرابی خود ترموکوپل تفکیک کنید. بازکردن یا دست‌کاری مجرای گاز و بزرگ‌کردن سوراخ نازل، راه‌حل ایمنی نیست و باید به فرد واجد صلاحیت سپرده شود.
ابزارهای لازم برای تست و تعویض ترموکوپل
تعمیرکار متناسب با مدل دستگاه معمولاً به مولتی‌متر با قابلیت اندازه‌گیری میلی‌ولت DC، ابزار مناسب بازکردن پوشش و اتصال قطعه، ترموکوپل سازگار با مدل و تجهیزات تأییدشده بررسی نشتی نیاز دارد. دفترچه فنی آبگرمکن و مشخصات قطعه جایگزین نیز بخشی از ملزومات کار هستند.
وجود این ابزارها به‌تنهایی به معنی ایمن‌بودن تعمیر خانگی نیست. بازکردن مجموعه مشعل یا اتصال شیر گاز، دست‌کاری قطعات ایمنی و راه‌اندازی مجدد باید توسط تعمیرکار واجد صلاحیت و مطابق دستورالعمل سازنده انجام شود.

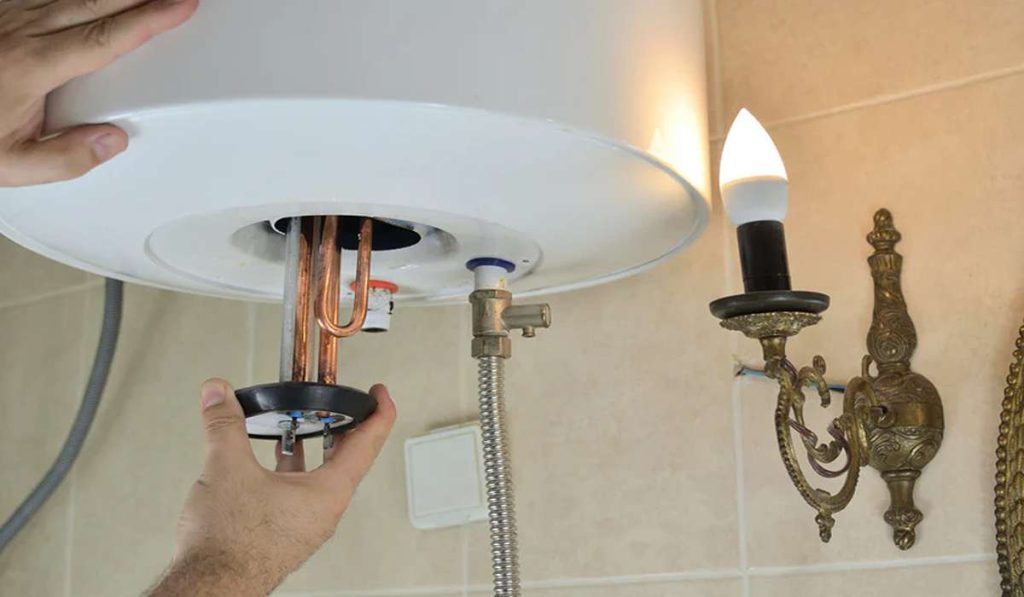

آموزش گام‌به‌گام تست ترموکوپل آبگرمکن
تست ترموکوپل آبگرمکن برای مشخص‌کردن این موضوع است که آیا حسگر هنگام گرم‌شدن، خروجی متناسب با مشخصات فنی تولید می‌کند یا خیر. پیش از هر اندازه‌گیری باید مطمئن شد دستگاه واقعاً ترموکوپل دارد و خرابی ناشی از شعله ضعیف، بوبین یا مدار ایمنی دیگری نیست.
۱. بررسی اولیه بدون بازکردن دستگاه
ابتدا مدل آبگرمکن و دستور روشن‌کردن شمعک را از برچسب یا دفترچه بررسی کنید. اگر شمعک با روش مجاز سازنده روشن می‌شود ولی روشن نمی‌ماند، زمان خاموش‌شدن و ظاهر شعله را ثبت کنید. مشاهده شعله غیرعادی، بوی گاز، دوده یا خاموشی مکرر نشانه‌ای برای توقف استفاده و درخواست سرویس تخصصی است.
۲. بررسی محل قرارگیری و اتصالات توسط تعمیرکار
پس از قطع ایمن انرژی و سردشدن دستگاه، تکنسین محل قرارگیری سر ترموکوپل، بست نگهدارنده، مسیر قطعه و اتصال آن به شیر گاز را بررسی می‌کند. شل‌بودن اتصال، آسیب مکانیکی یا گرم‌نشدن کافی سر حسگر می‌تواند نتیجه تست را تغییر دهد. برای این بررسی نباید مدارهای ایمنی اتصال کوتاه شوند یا شیر مغناطیسی به‌زور باز نگه داشته شود.
۳. اندازه‌گیری خروجی با مولتی‌متر
در آزمون تخصصی «مدار باز»، مولتی‌متر روی میلی‌ولت DC قرار می‌گیرد و اندازه‌گیری، مطابق دفترچه دستگاه، بین کنتاکت انتهایی ترموکوپل و بدنه مسی آن انجام می‌شود؛ پراب مولتی‌متر به نوک داغ داخل شعله وصل نمی‌شود. روشن‌ماندن کنترل‌شده شمعک و مدت گرم‌شدن حسگر نیز باید دقیقاً مطابق دستورالعمل سازنده باشد. انجام این آزمایش روی دستگاه گازسوز به فرد آموزش‌دیده نیاز دارد؛ استفاده از فندک یا مشعل دستی برای آزمایش خانگی توصیه نمی‌شود.
برای نمونه، در دستورالعمل آزمون مدار باز برخی آبگرمکن‌های Bradford White، خروجی ۲۰ تا ۳۰ میلی‌ولت پس از مدت گرم‌شدن مشخص، مناسب در نظر گرفته شده است. این عدد معیار عمومی تمام آبگرمکن‌ها نیست. نوع حسگر، شرایط اندازه‌گیری و محدودیت اعلام‌شده در دفترچه همان مدل، مبنای تفسیر نتیجه است.
۴. تشخیص قطعه معیوب و تصمیم برای تعویض
اگر خروجی ترموکوپل طبق مشخصات سازنده مناسب باشد ولی شمعک همچنان خاموش شود، بررسی بوبین، اتصالات و مدارهای حفاظتی لازم است. اگر خروجی پایین باشد نیز ابتدا باید وضعیت شعله و قرارگیری حسگر بررسی شود؛ تنها پس از تأیید عیب، تعویض ترموکوپل توجیه دارد.
در بعضی مدل‌ها از «ترموپایل» با سیم‌کشی و خروجی متفاوت استفاده می‌شود. ترموپایل و ترموکوپل قطعات قابل‌جایگزینی به‌جای یکدیگر نیستند؛ بنابراین عدد خروجی و روش تست آن‌ها را نباید با هم اشتباه گرفت.

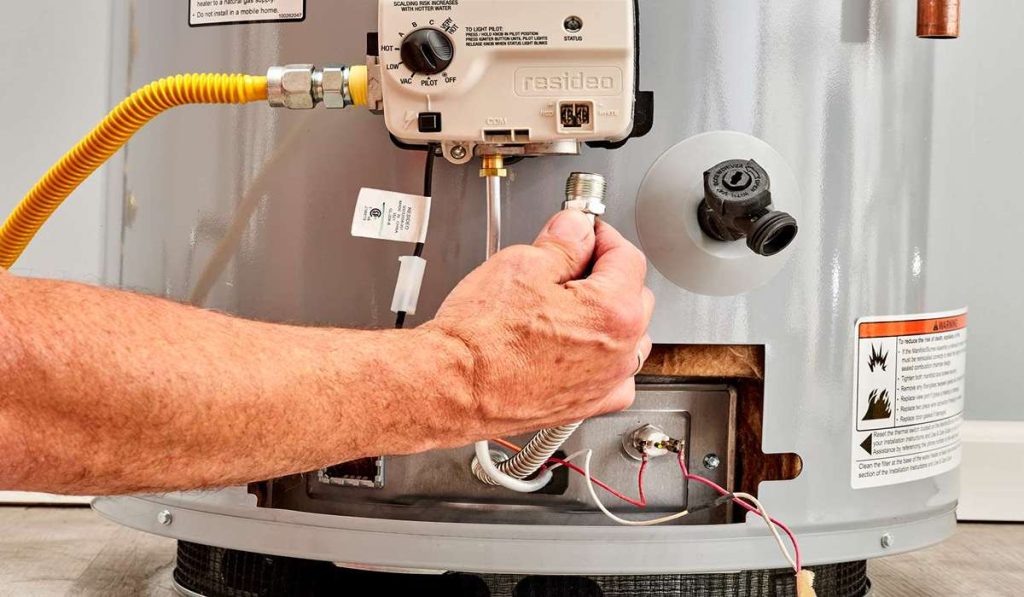

مراحل تعویض ترموکوپل آبگرمکن
در آبگرمکن‌های گازی شمعک‌دار، ترتیب کلی کار شامل خاموش‌کردن ایمن دستگاه، دسترسی به مجموعه پیلوت، خارج‌کردن قطعه قبلی، نصب نمونه سازگار و آزمون نهایی است. مراحل زیر برای آشنایی با فرایند کار و ارزیابی خدمات تعمیرکار نوشته شده‌اند؛ جزئیات اجرا باید تابع دفترچه فنی همان مدل باشد.
۱. شناسایی مدل و انتخاب ترموکوپل سازگار
تعمیرکار ابتدا برند و مدل دقیق آبگرمکن، نوع شیر کنترل گاز، طول قطعه و شکل محل نصب در پایه شمعک را تطبیق می‌دهد. صرف شباهت ظاهری یا یکسان‌بودن طول، سازگاری دو ترموکوپل را تضمین نمی‌کند.
۲. قطع گاز و ایمن‌سازی دستگاه
شیر گاز ورودی بسته می‌شود و کنترل دستگاه روی وضعیت خاموش قرار می‌گیرد. در مدل‌های دارای منبع برق، برق نیز مطابق دستور سازنده قطع می‌شود. تا خنک‌شدن قطعات باید صبر کرد. اگر بوی گاز وجود داشته باشد، نباید کلید برق، دوشاخه یا منبع جرقه را دست‌کاری کرد؛ لازم است محیط تخلیه و از محل امن با خدمات اضطراری گاز تماس گرفته شود.
۳. دسترسی به ترموکوپل و خارج‌کردن قطعه قدیمی
تکنسین پوشش مجاز دسترسی را باز می‌کند، مسیر ترموکوپل تا شیر کنترل گاز را مشخص می‌کند و آن را از بست شمعک و اتصال انتهایی جدا می‌سازد. در مدل‌های محفظه احتراق بسته، حفظ سلامت درزبند و آب‌بندی محفظه اهمیت ویژه‌ای دارد. لوله شمعک، رزوه‌های شیر گاز و سیم‌های دیگر نباید تحت فشار یا پیچش قرار گیرند.
۴. نصب ترموکوپل جدید
قطعه سازگار در نگهدارنده مخصوص خود قرار می‌گیرد تا سر حسگر در موقعیت تعیین‌شده سازنده نسبت به شعله شمعک باشد. مسیر قطعه باید از سطوح بسیار داغ، لبه‌های تیز و بخش‌های متحرک دور بماند. اتصال انتهایی مطابق دستور فنی بسته می‌شود؛ سفت‌کردن بیش از حد یا استفاده از قطعات ناسازگار می‌تواند به اتصال آسیب بزند.
۵. کنترل نشتی، راه‌اندازی و تأیید عملکرد
پس از بستن صحیح پوشش‌ها و درزبندها، تعمیرکار اتصالاتی را که باز کرده است با روش مجاز از نظر نشتی بررسی می‌کند و سپس دستگاه را بر اساس دستور روشن‌کردن سازنده راه‌اندازی می‌کند. روشن‌ماندن پایدار شمعک، عملکرد مشعل اصلی و واکنش صحیح تجهیزات ایمنی باید تأیید شود. اگر شمعک باز هم خاموش می‌شود، آزمون متوقف و علت دوباره بررسی می‌شود؛ خاموش‌نشدن یا روشن‌ماندن غیرعادی دستگاه نیز موضوع مستقلی است که در مطلب علت خاموش نشدن آبگرمکن بررسی شده است.

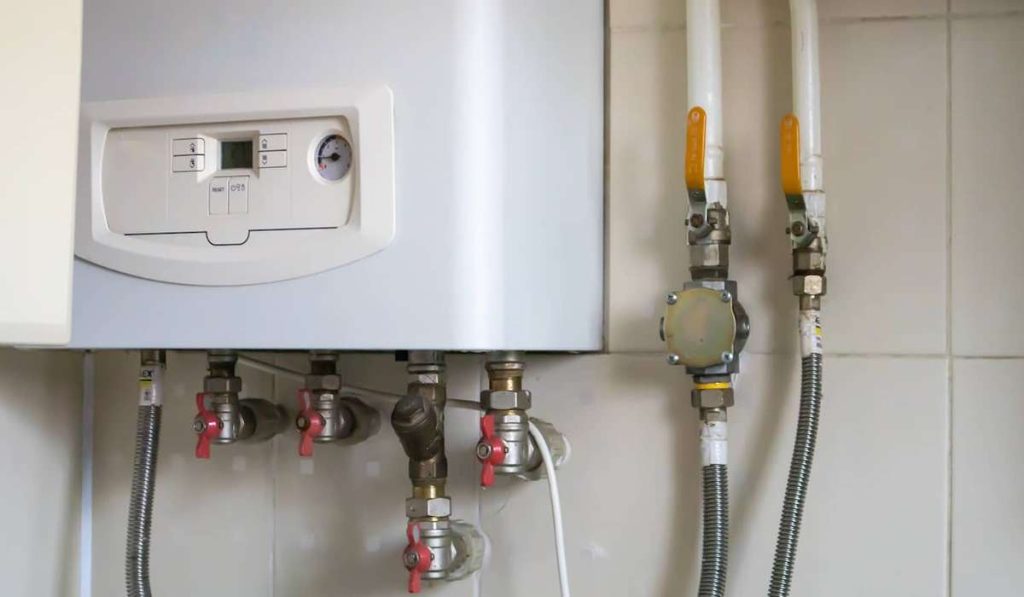

تفاوت تعویض ترموکوپل آبگرمکن دیواری و ایستاده
اصل کار ترموکوپل در مدل‌های گازی شمعک‌دار مشابه است، اما محل دسترسی، نوع بست و آرایش مجموعه پیلوت می‌تواند متفاوت باشد. در آبگرمکن دیواری، قطعات معمولاً پشت پوشش جلویی و نزدیک مجموعه مشعل قرار دارند؛ در برخی آبگرمکن‌های ایستاده یا مخزنی، دسترسی از بخش زیرین و محفظه مشعل انجام می‌شود. هیچ‌کدام از این توضیحات جای نقشه انفجاری و دفترچه همان مدل را نمی‌گیرد.
| نوع دستگاه | نکته اصلی هنگام تشخیص و تعویض |
| آبگرمکن دیواری گازی شمعک‌دار | تطبیق قطعه با پایه پیلوت و شیر گاز همان مدل |
| آبگرمکن ایستاده یا مخزنی شمعک‌دار | توجه به مسیر قطعه و سلامت درپوش یا درزبند محفظه مشعل |
| آبگرمکن بدون شمعک دائمی | ابتدا شناسایی نوع حسگر شعله؛ تعویض ترموکوپل معمولی ممکن است اساساً موضوعیت نداشته باشد |
چطور ترموکوپل مناسب بخریم؟
پیش از خرید، شماره مدل آبگرمکن و در صورت وجود، شماره قطعه توصیه‌شده سازنده را بررسی کنید. سپس طول، نوع اتصال انتهایی، شکل و اندازه محل قرارگیری در بست شمعک و سازگاری با شیر کنترل گاز را با قطعه قبلی یا کاتالوگ قطعات تطبیق دهید. قطعه‌ای که صرفاً «یونیورسال» معرفی می‌شود، لزوماً برای تمام مدل‌ها مناسب نیست.
کیفیت ساخت و اصالت قطعه مهم است، اما انتخاب درست بر اساس مشخصات فنی از قیمت یا ظاهر آن مهم‌تر است. اتصال ناسازگار را نباید با فشار، تغییر رزوه یا دست‌کاری بست در جای خود قرار داد.
نکات ایمنی و عیب‌یابی رایج بعد از تعویض
اگر پس از نصب قطعه جدید، شمعک همچنان روشن نمی‌ماند، تعویض پیاپی ترموکوپل راه‌حل منطقی نیست. ممکن است حرارت کافی به حسگر نرسد، بوبین شیر گاز مشکل داشته باشد یا یک حسگر ایمنی دیگر مدار را قطع کند. در چنین شرایطی بررسی کامل مجموعه کنترل لازم است.
ترموکوپل با ترموستات یکی نیست. ترموکوپل در مدار ایمنی شعله نقش دارد، اما ترموستات به کنترل دمای آب مربوط می‌شود. اگر نشانه اصلی، تنظیم‌نشدن یا غیرعادی‌بودن دمای آب است، موضوع علائم خرابی ترموستات آبگرمکن و آموزش تعویض آن را جداگانه بررسی کنید.
هیچ‌گاه برای روشن‌ماندن شمعک، دکمه کنترل گاز را در حالت فشرده ثابت نکنید، بوبین را دور نزنید یا کلیدهای حرارتی و حسگر دود را از مدار خارج نکنید. اگر بوی گاز، دوده غیرعادی، تغییر رنگ شدید شعله یا نشانه‌های اختلال دودکش مشاهده شد، استفاده از آبگرمکن را متوقف کنید و به تعمیرکار واجد صلاحیت اطلاع دهید.
چطور عمر ترموکوپل را طولانی کنیم؟
سرویس دوره‌ای مطابق دستور سازنده و بررسی کیفیت شعله شمعک، تهویه، وضعیت دودکش و سلامت اتصالات می‌تواند از فشار غیرضروری به سامانه ایمنی جلوگیری کند. گردوغبار یا اختلال شعله باید در زمان سرویس توسط متخصص برطرف شود. خم‌کردن شدید قطعه، دست‌کاری محل آن یا حرارت‌دادن دوره‌ای با فندک برای «تقویت» ترموکوپل توصیه نمی‌شود.
ترموکوپل دوره تعویض ثابت و یکسانی برای همه دستگاه‌ها ندارد. تصمیم برای تعویض باید بر پایه علائم، نتیجه آزمون فنی و توصیه سازنده باشد؛ نه صرفاً گذشت تعداد مشخصی سال.
چه زمانی باید با متخصص تماس بگیریم؟
وقتی شمعک پس از رهاکردن کنترل خاموش می‌شود، خرابی تکرار می‌شود، نیاز به بازکردن شیر گاز وجود دارد یا نشانه‌ای از اختلال احتراق و دودکش دیده می‌شود، بررسی فنی ضروری است. همچنین اگر دستگاه در دوره ضمانت قرار دارد، بهتر است مسیر خدمات مجاز همان برند رعایت شود.
برای یافتن سرویس‌کار مناسب می‌توانید از بخش نصب و تعمیر آبگرمکن و پکیج در کارو استفاده کنید. پیش از هماهنگی، برند و مدل دستگاه، زمان خاموش‌شدن شمعک و کارهایی را که قبلاً روی دستگاه انجام شده است توضیح دهید.
هزینه تعویض ترموکوپل آبگرمکن به چه عواملی بستگی دارد؟
هزینه نهایی به قیمت قطعه سازگار، نوع آبگرمکن، میزان دسترسی به مجموعه پیلوت، نیاز به عیب‌یابی بوبین یا حسگرهای دیگر و دستمزد سرویس‌کار بستگی دارد. برای مثال، دستگاهی که بازکردن محفظه مشعل و کنترل دوباره درزبند آن ضروری است، ممکن است زمان بیشتری نیاز داشته باشد. بدون مشاهده مدل و نوع خرابی نمی‌توان مبلغ دقیقی تعیین کرد.
پیش از تأیید تعمیر، از متخصص بخواهید مشخص کند چه شواهدی خرابی ترموکوپل را تأیید کرده، قطعه جایگزین چه مشخصاتی دارد و آیا هزینه بررسی نشتی و آزمون نهایی در مبلغ اعلام‌شده منظور شده است.
جمع‌بندی
تعویض ترموکوپل آبگرمکن تنها زمانی راه‌حل مناسب است که خرابی خود قطعه تأیید شود. خاموش‌شدن شمعک می‌تواند از ضعف شعله، مشکل بوبین یا عملکرد سیستم‌های ایمنی دیگر نیز ناشی شود. شناخت نشانه‌ها و مراحل کار کمک می‌کند هنگام مراجعه به متخصص، تشخیص دقیق‌تر و تعمیر ایمن‌تری درخواست کنید.
از کجا بفهمیم ترموکوپل آبگرمکن خراب شده است؟
خاموش‌شدن شمعک پس از رهاکردن دکمه نگهدارنده یکی از نشانه‌های احتمالی است؛ اما به‌تنهایی خرابی ترموکوپل را ثابت نمی‌کند. بررسی شعله، اتصال قطعه، بوبین و در صورت لزوم تست تخصصی خروجی برای تشخیص لازم است.
آیا می‌توانم خودم ترموکوپل آبگرمکن را تعویض کنم؟
به دلیل اتصال این قطعه به سامانه ایمنی گاز، انجام تعویض توسط فرد آموزش‌دیده و مطابق راهنمای سازنده توصیه می‌شود. مشاهده ظاهری علائم و ثبت مدل دستگاه برای کاربر مناسب است، ولی بازکردن اتصال گاز و آزمون نهایی نباید بدون صلاحیت فنی انجام شود.
آیا ترموکوپل آبگرمکن دیواری و ایستاده یکسان است؟
خیر، لزوماً یکسان نیست. هر دو ممکن است از اصل عملکرد مشابهی استفاده کنند، اما طول، اتصال، پایه نگهدارنده و سازگاری با شیر گاز متفاوت است. قطعه باید طبق مدل دقیق دستگاه انتخاب شود.
تست ترموکوپل آبگرمکن با مولتی‌متر چه عددی باید نشان دهد؟
مقدار مجاز به نوع حسگر و شرایط آزمون بستگی دارد. در آزمون مدار باز برخی مدل‌های مشخص، حدود ۲۰ تا ۳۰ میلی‌ولت معیار مناسبی است، اما نمی‌توان این عدد را برای تمام آبگرمکن‌ها به کار برد. تفسیر نتیجه باید با دفترچه فنی انجام شود.
چرا بعد از تعویض ترموکوپل، شمعک هنوز خاموش می‌شود؟
احتمال دارد شعله شمعک ضعیف باشد، قطعه در موقعیت درست قرار نگرفته باشد، اتصال یا بوبین ایراد داشته باشد یا مدار حفاظتی دیگری عمل کند. تا مشخص‌شدن علت، از راه‌اندازی مکرر دستگاه خودداری کنید.
آیا می‌توان ترموکوپل خراب را تعمیر کرد؟
اگر خود حسگر یا مسیر داخلی آن معیوب شده باشد، معمولاً قطعه سازگار تعویض می‌شود. ایراد اتصال یا قرارگیری قطعه ممکن است بدون تعویض حل شود، ولی این موضوع باید پس از بررسی فنی مشخص شود؛ اتصال‌دادن سیم یا دورزدن مدار ایمنی قابل‌قبول نیست.
عمر مفید ترموکوپل آبگرمکن چقدر است؟
عدد ثابتی برای تمام مدل‌ها وجود ندارد. شرایط شعله، کیفیت قطعه، نحوه نصب و وضعیت نگهداری بر دوام آن اثر دارند. تعویض باید با توجه به نتیجه عیب‌یابی و دستور سازنده انجام شود.
