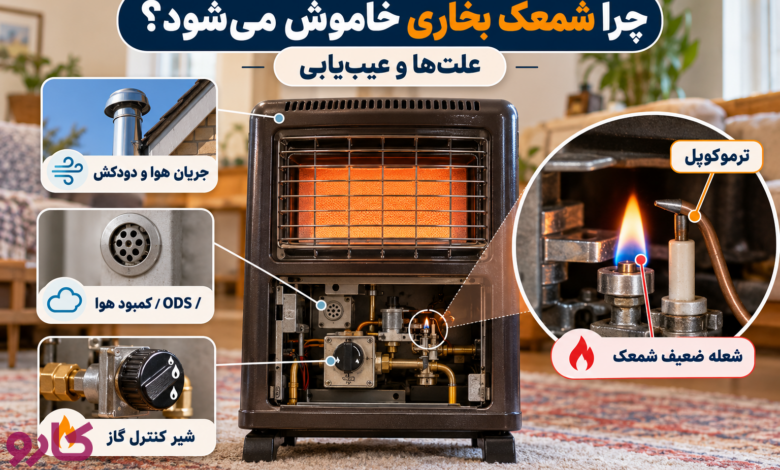

اگر شمعک بخاری روشن می‌شود اما به‌محض رها کردن ولوم خاموش می‌شود، اولین مظنون معمولاً مدار ایمنی شعله است: شعله شمعک باید ترموکوپل را به اندازه کافی گرم کند تا شیر ایمنی اجازه ادامه جریان گاز را بدهد. اگر شعله به ترموکوپل نرسد، شمعک ضعیف باشد یا خود ترموکوپل نتواند سیگنال کافی تولید کند، شیر ایمنی مسیر گاز را می‌بندد.
Resideo در توضیح ترموکوپل‌های تجهیزات گازسوز نیز بیان می‌کند که شعله Pilot نوک ترموکوپل را گرم می‌کند و ترموکوپل از این اختلاف دما ولتاژ کوچکی تولید می‌کند که در مدار ایمنی گاز استفاده می‌شود.
اما همه خاموش شدن‌ها یک علت ندارند.
زمان خاموش شدن شمعک یکی از بهترین سرنخ‌ها برای عیب‌یابی است.
| رفتار شمعک | احتمال‌های مهم |
|---|---|
| با رها کردن ولوم فوراً خاموش می‌شود | ترموکوپل، شعله ضعیف شمعک، موقعیت نامناسب شعله |
| چند ثانیه بعد خاموش می‌شود | ترموکوپل هنوز گرم نشده، شعله ضعیف یا Pilot کثیف |
| بعد از چند دقیقه کار خاموش می‌شود | ODS، تهویه، جریان هوا، گاز یا ایراد ایمنی |
| با روشن شدن مشعل اصلی خاموش می‌شود | تغییر جریان هوا، شعله ضعیف Pilot، ایراد کنترل یا گاز |
| فقط در روزهای باد خاموش می‌شود | جریان هوای نامناسب یا مشکل مسیر دودکش باید بررسی شود |
| شمعک اصلاً روشن نمی‌شود | موضوع متفاوت: گاز به Pilot نمی‌رسد یا جرقه/مسیر Pilot مشکل دارد |
شمعک بخاری چه کاری انجام می‌دهد؟
در بخاری‌های دارای شمعک دائم، Pilot Flame یک شعله کوچک است که علاوه بر آماده بودن برای روشن کردن مشعل اصلی، بخشی از سیستم ایمنی دستگاه نیز محسوب می‌شود.
در یک سیستم متداول، شعله شمعک ترموکوپل را گرم نگه می‌دارد.
تا زمانی که ترموکوپل وجود شعله را تشخیص می‌دهد، شیر ایمنی می‌تواند مسیر گاز را باز نگه دارد.
اگر شعله خاموش شود، ترموکوپل سرد می‌شود و سیستم باید جریان گاز را قطع کند.
این رفتار خرابی نیست؛ عملکرد ایمنی دستگاه است.
Mr. Heater نیز در توضیح تجهیزات Vent-Free خود می‌گوید ترموکوپل در صورت تشخیص ندادن شعله، شیر گاز را می‌بندد.
۱. ولوم را خیلی زود رها می‌کنید
یکی از ساده‌ترین علت‌ها این است که بعد از روشن شدن Pilot، ولوم بلافاصله رها می‌شود.
ترموکوپل برای تولید سیگنال پایدار به کمی زمان نیاز دارد تا گرم شود.
زمان دقیق باید از دفترچه همان بخاری گرفته شود، چون بین مدل‌ها متفاوت است.
اگر طبق دستور سازنده باید ولوم چند ثانیه نگه داشته شود ولی شما بلافاصله آن را رها کنید، ممکن است شیر ایمنی هنوز باز نماند.
اگر با رعایت زمان درج‌شده در دفترچه مشکل ادامه دارد، سراغ علت‌های بعدی بروید.
۲. شعله شمعک به ترموکوپل نمی‌رسد
ترموکوپل باید در موقعیتی باشد که بخش مناسب آن توسط شعله Pilot گرم شود.
اگر شعله:
- خیلی کوتاه شده باشد،
- منحرف باشد،
- ناپایدار باشد،
- یا فقط با فاصله از ترموکوپل بسوزد،
ترموکوپل ممکن است به اندازه کافی گرم نشود.
Resideo تأیید می‌کند ترموکوپل با گرمای شعله Pilot کار می‌کند؛ Mr. Heater نیز در عیب‌یابی رسمی خود یکی از علت‌های خاموش شدن Pilot پس از رها کردن کنترل را نرسیدن مناسب شعله به ترموکوپل می‌داند.
از کجا بفهمیم این مشکل وجود دارد؟
بدون باز کردن دستگاه، فقط شعله را مشاهده کنید.
اگر شعله واضحاً کوچک، کج یا ناپایدار شده و نسبت به قبل بخش متفاوتی را گرم می‌کند، نیاز به سرویس Pilot مطرح است.
برای اصلاح آن پیچ‌های تنظیم گاز یا Pilot را خودسرانه تغییر ندهید.
۳. مسیر شمعک کثیف یا نیمه‌گرفته است
Pilot Burner یا مسیر کوچک گاز آن می‌تواند به‌مرور با:
- گردوغبار
- ذرات
- آلودگی
- یا در بعضی تجهیزات حتی حشرات و تار عنکبوت
محدود شود.
در این شرایط ممکن است شمعک هنوز روشن شود ولی شعله آن برای گرم نگه داشتن ترموکوپل کافی نباشد.
Mr. Heater در راهنمای پشتیبانی خود، گرفتگی Pilot Tube و کوچک شدن شعله Pilot را از دلایل خاموش شدن شمعک پس از رها کردن کنترل معرفی می‌کند.
آیا می‌توان ژیگلور شمعک را با سوزن تمیز کرد؟
بهتر است این کار انجام نشود.
وارد کردن:
- سوزن
- سیم
- مته
- ابزار فلزی
داخل Orifice می‌تواند شکل یا قطر مسیر گاز را تغییر دهد.
این قطعات بخشی از سیستم احتراق هستند و تمیزکاری داخلی آنها باید مطابق دستور سازنده انجام شود.
صفحه «تمیز کردن شمعک بخاری» می‌تواند این موضوع را جداگانه و با مرزهای ایمنی مناسب پوشش دهد.
۴. ترموکوپل ضعیف یا خراب شده است
اگر شعله Pilot مناسب است و ترموکوپل را به‌درستی گرم می‌کند اما شمعک همچنان پس از رها کردن ولوم خاموش می‌شود، خود ترموکوپل یکی از مظنون‌های مهم است.
ترموکوپل با گرم شدن مقدار کمی ولتاژ تولید می‌کند.
اگر خروجی آن کافی نباشد، شیر ایمنی نمی‌تواند در وضعیت باز باقی بماند.
Resideo برای ترموکوپل‌های مخصوص Pilot توضیح می‌دهد که این قطعات بر اثر گرم شدن توسط شعله، ولتاژ میلی‌ولتی تولید می‌کنند.
تشخیص قطعی خرابی ترموکوپل با مشاهده ظاهری همیشه ممکن نیست؛ در سرویس حرفه‌ای می‌توان خروجی آن را اندازه‌گیری و با مشخصات همان قطعه مقایسه کرد.
آیا سیاه شدن ترموکوپل یعنی خراب شده است؟
نه الزاماً.
رنگ و ظاهر ترموکوپل به‌تنهایی برای تشخیص خرابی کافی نیست.
معیار مهم‌تر این است که:
آیا شعله مناسب به آن می‌رسد و آیا خروجی الکتریکی کافی تولید می‌کند؟
بنابراین تعویض ترموکوپل فقط به دلیل تغییر رنگ آن روش دقیقی برای عیب‌یابی نیست.
۵. اتصال ترموکوپل به شیر کنترل مشکل دارد
ترموکوپل فقط خود سنسور نیست؛ اتصال آن به Gas Control هم اهمیت دارد.
اگر اتصال:
- لق شده،
- آسیب دیده،
- یا تماس صحیح ندارد،
ممکن است سیگنال لازم به شیر ایمنی نرسد.
این مورد مخصوصاً زمانی مطرح می‌شود که دستگاه اخیراً:
- تعمیر شده،
- جابه‌جا شده،
- یا قطعه‌ای از آن باز شده است.
بااین‌حال باز کردن شیر گاز و کار روی اتصال داخلی آن را به سرویس‌کار بسپارید.
۶. شیر کنترل گاز یا مکانیزم ایمنی ایراد دارد
ممکن است ترموکوپل سالم باشد و شعله نیز مناسب باشد اما Valve نتواند مسیر گاز را باز نگه دارد.
در چنین شرایطی مشکل می‌تواند از:
- Magnet Safety Unit
- Gas Control
- یا بخش داخلی شیر
باشد.
این مورد با تمیز کردن سطحی شمعک برطرف نمی‌شود.
شیر گاز یکی از قطعات ایمنی اصلی بخاری است و باز کردن، تعمیر یا تنظیم آن کار خانگی محسوب نمی‌شود.
۷. فشار گاز پایین یا ناپایدار است
اگر گاز کافی به Pilot نرسد، شعله می‌تواند ضعیف شود.
در این حالت ممکن است شعله روشن باشد اما حرارت کافی برای ترموکوپل ایجاد نکند.
مشکل می‌تواند مربوط به:
- تأمین گاز
- رگولاتور
- مسیر داخلی
- یا خود Pilot
باشد.
اگر چند وسیله گازسوز هم‌زمان رفتار غیرعادی دارند، مسئله ممکن است فقط مربوط به بخاری نباشد.
اما فشار گاز با چشم قابل اندازه‌گیری نیست و نباید با پیچ‌های شیر دستگاه به‌صورت تجربی اصلاح شود.
۸. ODS باعث خاموش شدن بخاری می‌شود
بعضی بخاری‌ها، به‌خصوص بسیاری از مدل‌های بدون دودکش، به ODS یا Oxygen Depletion Sensor مجهز هستند.
ODS معمولاً بخشی از Pilot Assembly است و برای خاموش کردن دستگاه در شرایط نامناسب کاهش اکسیژن طراحی شده است.
CPSC توضیح می‌دهد ODS از Pilot Burner، ترموکوپل و شیر ایمنی تشکیل می‌شود و تغییر شرایط اکسیژن باعث تغییر رفتار شعله Pilot و در نهایت قطع گاز می‌شود.
بنابراین خاموش شدن شمعک در دستگاه مجهز به ODS همیشه به معنی «خرابی سنسور» نیست؛ ممکن است سیستم ایمنی واقعاً در حال واکنش به شرایط محیط باشد.
چه زمانی به ODS مشکوک شویم؟
اگر بخاری دارای ODS است و:
- پس از مدتی کار خاموش می‌شود،
- در فضای بسته بیشتر خاموش می‌شود،
- با افزایش تهویه رفتار تغییر می‌کند،
- یا Pilot Assembly رفتار غیرعادی دارد،
ODS و شرایط تهویه باید بررسی شوند.
اما ODS را:
حذف، جابه‌جا یا بای‌پس نکنید.
اگر این سیستم دستگاه را خاموش می‌کند، ابتدا باید مشخص شود چرا.
۹. هوای کافی برای احتراق وجود ندارد
بخاری گازی برای احتراق به اکسیژن نیاز دارد.
اگر:
- دریچه تهویه بسته شده،
- فضای بسیار کوچک است،
- پنجره‌ها و درها کاملاً هوابند شده‌اند،
- یا دستگاه در محل نامناسب استفاده می‌شود،
شرایط احتراق می‌تواند تغییر کند.
در دستگاه مجهز به ODS این وضعیت ممکن است باعث Shut Down ایمنی شود.
CPSC درباره بخاری‌های ODSدار تأکید می‌کند با کاهش اکسیژن، سیستم باید جریان گاز را قطع کند.
راه‌حل، دستکاری سنسور برای روشن ماندن بخاری نیست.
۱۰. جریان هوای شدید شعله شمعک را منحرف می‌کند
Pilot Flame کوچک است و نسبت به جریان هوا حساس‌تر از مشعل اصلی است.
جریان هوای غیرعادی ممکن است از:
- پنجره باز
- در
- فن
- هواکش قوی
- مسیر نامناسب دودکش
ایجاد شود.
اگر شعله از ترموکوپل دور شود، سیستم ایمنی ممکن است گاز را قطع کند.
اگر خاموش شدن با وزش باد یا روشن شدن هواکش ارتباط واضحی دارد، فقط شمعک را بزرگ‌تر نکنید؛ علت جریان هوا و وضعیت نصب باید بررسی شود.
۱۱. ایراد دودکش یا برگشت هوا می‌تواند دخیل باشد
در بخاری دودکش‌دار، تغییر فشار هوا و عملکرد نامناسب مسیر دود می‌تواند روی عملکرد وسیله اثر بگذارد.
اگر خاموش شدن شمعک با این موارد همراه است:
- بوی غیرعادی
- دوده
- برگشت هوا
- تغییر رفتار شعله
- خاموش شدن با باد
مسیر دودکش و تهویه باید بررسی شود.
در این شرایط ادامه استفاده از بخاری و صرفاً روشن کردن دوباره شمعک راه‌حل مناسبی نیست.
۱۲. خود Pilot Assembly آسیب دیده است
Pilot Assembly می‌تواند شامل چند جزء حساس باشد.
در برخی تجهیزات، خرابی خود مجموعه Pilot باعث می‌شود:
- شعله در جای درست تشکیل نشود،
- ODS درست کار نکند،
- یا ترموکوپل گرمای کافی دریافت نکند.
Mr. Heater نیز در راهنمای پشتیبانی خود، بعد از بررسی تمیزی Pilot و ترموکوپل، خرابی Pilot Assembly را یکی از مواردی می‌داند که ممکن است نیاز به تعویض داشته باشد.
تعویض مجموعه باید با قطعه سازگار همان مدل انجام شود.
از روی زمان خاموش شدن چه چیزی می‌توان فهمید؟
شمعک فقط تا وقتی ولوم را نگه داشته‌اید روشن است
اول این موارد بررسی می‌شوند:
زمان نگه داشتن ولوم → اندازه و محل شعله → ترموکوپل → اتصال ترموکوپل → شیر ایمنی
این حالت بیشتر از همه با مدار Flame Safety ارتباط دارد.
شمعک چند دقیقه کار می‌کند و بعد خاموش می‌شود
در این حالت فقط ترموکوپل را مقصر ندانید.
مواردی مثل:
تهویه → ODS → جریان هوا → فشار گاز → وضعیت Pilot
هم باید بررسی شوند.
شمعک با روشن شدن شعله اصلی خاموش می‌شود
روشن شدن Burner می‌تواند شرایط جریان و فشار داخل دستگاه را تغییر دهد.
اگر Pilot از ابتدا ضعیف باشد، ممکن است همین تغییر برای خاموش شدن آن کافی باشد.
Gas Control و Pilot Assembly نیز باید بررسی شوند.
شمعک در روزهای باد خاموش می‌شود
اگر الگو واقعاً با باد مرتبط است، وضعیت:
دودکش، Vent، محل نصب و جریان هوای اتاق
باید بررسی شود.
این حالت را با زیاد کردن خودسرانه شعله Pilot پنهان نکنید.
فرق «خاموش شدن شمعک» با «نرسیدن گاز به شمعک» چیست؟
این دو Intent متفاوت‌اند.
نرسیدن گاز به شمعک
شمعک اساساً روشن نمی‌شود.
ممکن است:
- گاز به Pilot نرسد،
- مسیر آن گرفته باشد،
- یا کنترل در وضعیت مناسب نباشد.
خاموش شدن شمعک
Pilot ابتدا روشن می‌شود، اما نمی‌تواند روشن باقی بماند.
تمرکز اصلی این صفحه روی حالت دوم است.
این تفکیک برای جلوگیری از کنیبال شدن صفحه «علت نرسیدن گاز به شمعک بخاری» ضروری است.
فرق خاموش شدن شمعک با خاموش شدن کل بخاری بعد از گرم شدن چیست؟
اگر Pilot هم خاموش می‌شود، باید سیستم Flame Safety و شرایط Pilot بررسی شود.
اما اگر:
- شمعک روشن می‌ماند،
- فقط Burner اصلی خاموش می‌شود،
مسیر عیب‌یابی متفاوت است و می‌تواند به:
- ترموستات
- شیر کنترل
- تنظیمات دستگاه
- یا سایر قطعات
مرتبط باشد.
این مسئله بهتر است در صفحه مستقل «علت خاموش شدن بخاری گازی بعد از گرم شدن» بررسی شود.
آیا تمیز کردن شمعک مشکل را حل می‌کند؟
اگر علت، گردوغبار یا محدود شدن Pilot باشد، تمیزکاری صحیح می‌تواند مؤثر باشد.
اما همه خاموش شدن‌ها ناشی از کثیفی نیستند.
اگر:
- ترموکوپل خراب است،
- Gas Valve مشکل دارد،
- ODS فعال شده،
- فشار گاز مناسب نیست،
تمیزکاری شمعک علت اصلی را برطرف نمی‌کند.
به همین دلیل بهتر است ابتدا الگوی خاموش شدن مشخص شود و سپس قطعه هدف قرار گیرد.
آیا ترموکوپل را خودمان تعویض کنیم؟
ترموکوپل بخشی از مدار ایمنی گاز است.
اگرچه ظاهر آن ساده است، نصب اشتباه یا استفاده از قطعه نامناسب می‌تواند عملکرد Safety Shutoff را مختل کند.
در سرویس حرفه‌ای باید:
- مدل قطعه
- موقعیت نسبت به شعله
- اتصال به Valve
- و عملکرد پس از نصب
بررسی شود.
پس تعویض آن بدون شناخت دستگاه توصیه نمی‌شود.
۷ اشتباه رایج هنگام خاموش شدن شمعک
۱. بزرگ کردن شعله بدون پیدا کردن علت: ممکن است Pilot گرفته، فشار گاز نامناسب یا ODS در حال واکنش باشد.
۲. تمیز کردن ژیگلور با سوزن: این کار ممکن است Orifice را تغییر دهد.
۳. تعویض فوری ترموکوپل: ابتدا باید بررسی شود شعله اصلاً آن را درست گرم می‌کند یا نه.
۴. بای‌پس کردن ODS: این قطعه بخشی از سیستم ایمنی دستگاه است.
۵. روشن کردن مکرر بخاری با بوی گاز: بوی گاز باید قبل از تلاش مجدد بررسی شود.
۶. نادیده گرفتن باد و برگشت هوا: اگر خاموش شدن وابسته به باد یا هواکش است، مسیر هوا و دودکش مهم می‌شود.
۷. استفاده از شمعک بزرگ‌تر برای حل مشکل: اندازه شعله باید مطابق طراحی همان دستگاه باشد، نه بر اساس حدس.
اگر بوی گاز احساس می‌شود چه کنیم؟
اگر Pilot خاموش شده و بوی گاز واضح وجود دارد، برای روشن کردن مجدد عجله نکنید.
CPSC توصیه می‌کند اگر Pilot خاموش شده، جریان گاز متوقف شود و قبل از تلاش مجدد اجازه داده شود گاز احتمالی پراکنده شود؛ اگر بوی گاز وجود دارد نباید دستگاه روشن شود.
در حضور بوی واضح گاز:
وسیله را روشن نکنید، شعله یا جرقه ایجاد نکنید و برای بررسی ایمن از خدمات مربوط استفاده کنید.
چه زمانی باید بخاری را خاموش نگه داریم؟
اگر شمعک همراه با یکی از این علائم خاموش می‌شود، تا بررسی سرویس‌کار از دستگاه استفاده نکنید:
- بوی گاز
- دوده
- تغییر شدید و غیرعادی شعله
- برگشت دود یا هوا
- فعال شدن هشدار مونوکسیدکربن
- خاموشی مکرر ODS
- خرابی واضح شیر کنترل
خاموش شدن یک سیستم ایمنی را نباید با دستکاری آن دور زد.
ترتیب پیشنهادی عیب‌یابی
برای جلوگیری از تعویض بی‌دلیل قطعات، ترتیب تشخیص را این‌گونه نگه دارید:
مرحله اول: مشخص کنید شمعک اصلاً روشن نمی‌شود یا بعد از روشن شدن خاموش می‌شود.
مرحله دوم: ببینید دقیقاً چه زمانی خاموش می‌شود؛ با رها کردن ولوم، چند دقیقه بعد یا با روشن شدن مشعل.
مرحله سوم: شعله Pilot را فقط از نظر اندازه، پایداری و تماس با ترموکوپل مشاهده کنید.
مرحله چهارم: به تهویه، باد، هواکش و وضعیت دودکش توجه کنید.
مرحله پنجم: اگر مشکل باقی است، Pilot Assembly، Thermocouple و Gas Control توسط سرویس‌کار بررسی شوند.
این ترتیب از تعویض تصادفی ترموکوپل، ODS و شیر گاز جلوگیری می‌کند.
جمع‌بندی
وقتی شمعک بخاری روشن نمی‌ماند، سه سؤال بیشترین ارزش تشخیصی را دارند:
آیا شعله Pilot ترموکوپل را به‌درستی گرم می‌کند؟
آیا ترموکوپل و شیر ایمنی می‌توانند شعله را حفظ کنند؟
آیا دستگاه به دلیل شرایط هوا، ODS یا مشکل دیگری عمداً در حال Shut Down است؟
اگر شمعک فوراً بعد از رها کردن ولوم خاموش می‌شود، بیشتر روی شعله Pilot، ترموکوپل و Gas Control تمرکز می‌کنیم.
اگر بعد از مدتی کار خاموش می‌شود، تهویه، ODS، جریان هوا و شرایط تأمین گاز اهمیت بیشتری پیدا می‌کنند.
و اگر اصلاً روشن نمی‌شود، موضوع وارد Intent دیگری یعنی «نرسیدن گاز به شمعک» می‌شود.
مهم‌تر از همه، ترموکوپل و ODS صرفاً قطعات مزاحمی نیستند که باعث خاموش شدن بخاری می‌شوند؛ آنها بخشی از سیستم ایمنی دستگاه هستند. مشکل باید پیدا شود، نه اینکه سیستم ایمنی دور زده شود.
سوالات متداول
چرا شمعک بخاری بعد از رها کردن ولوم خاموش می‌شود؟
یکی از محتمل‌ترین علت‌ها این است که ترموکوپل به اندازه کافی گرم نشده یا سیگنال کافی برای باز نگه داشتن شیر ایمنی تولید نمی‌کند. شعله ضعیف یا نامناسب Pilot نیز می‌تواند باعث همین اتفاق شود.
از کجا بفهمیم ترموکوپل بخاری خراب است؟
فقط از ظاهر نمی‌توان مطمئن شد. ابتدا باید بررسی شود شعله Pilot به‌درستی ترموکوپل را گرم می‌کند. در تشخیص فنی، خروجی ترموکوپل اندازه‌گیری و با مشخصات آن مقایسه می‌شود.
چرا شعله شمعک ضعیف شده است؟
محدود شدن Pilot، آلودگی مسیر یا مشکل تأمین گاز از احتمالات هستند. Pilot ضعیف ممکن است ترموکوپل را به اندازه کافی گرم نکند.
ODS چیست؟
Oxygen Depletion Sensor یک سیستم ایمنی است که در برخی بخاری‌ها، به‌خصوص مدل‌های بدون دودکش، برای واکنش به کاهش اکسیژن استفاده می‌شود و می‌تواند باعث قطع گاز و خاموش شدن دستگاه شود.
آیا می‌توان ODS را حذف کرد؟
خیر. ODS بخشی از سیستم ایمنی دستگاه است و نباید حذف یا بای‌پس شود.
چرا شمعک با وزش باد خاموش می‌شود؟
جریان هوا ممکن است Pilot Flame را از ترموکوپل منحرف کند؛ در بخاری دودکش‌دار، وضعیت دودکش و جریان هوای اتاق نیز باید بررسی شود.
چرا شمعک روشن می‌ماند ولی بخاری اصلی خاموش می‌شود؟
این حالت با خاموش شدن خود Pilot متفاوت است و ممکن است به مدار کنترل Burner، ترموستات یا Gas Control مربوط باشد. بهتر است در صفحه «علت خاموش شدن بخاری بعد از گرم شدن» بررسی شود.
آیا تمیز کردن شمعک با سوزن درست است؟
خیر. وارد کردن سوزن یا سیم داخل Orifice می‌تواند اندازه مسیر گاز را تغییر دهد. برای تمیزکاری داخلی Pilot باید دستور همان دستگاه رعایت شود.
اگر شمعک مرتب خاموش می‌شود می‌توان بخاری را هر بار دوباره روشن کرد؟
اگر مشکل تکرار می‌شود، روشن کردن مداوم بدون پیدا کردن علت مناسب نیست. مخصوصاً اگر بوی گاز، دوده، مشکل تهویه یا عملکرد ODS مطرح باشد.
